Omschrijving
Materiaal
Technopolymeer op basis van polypropyleen (PP).

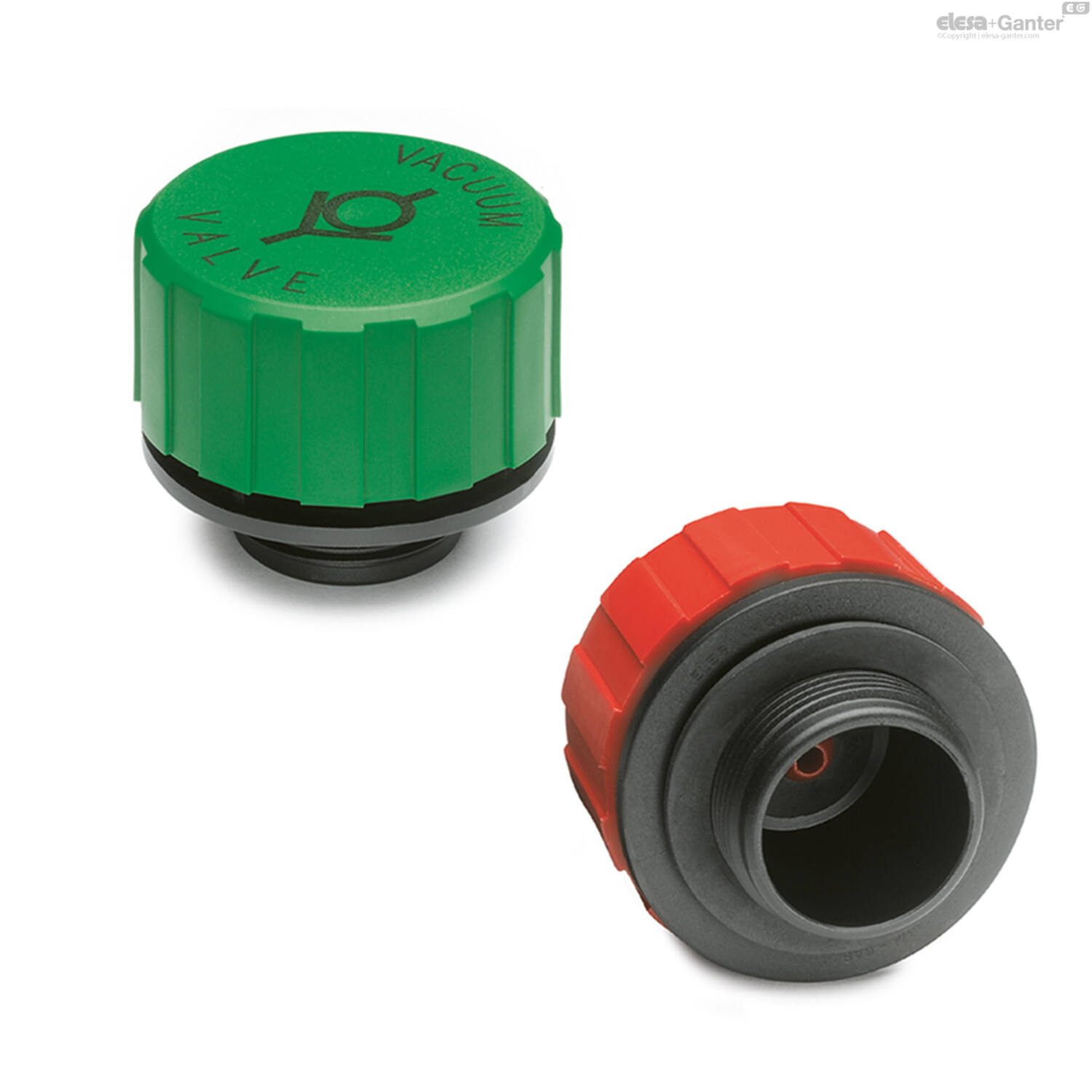

- Dop: rood (TVD-EPDM), groen (TVD-FKM).
Grafisch symbool ""ventiel"" opgedrukt in zwarte kleur.
- Vermijd contact met oplosmiddelen, alcohol of reinigingsmiddelen die alcohol bevatten om vervaging van het grafische symbool te voorkomen.
Schroefdraadconnector: zwarte kleur.
Standaarduitvoeringen
- TVD-FKM: platte pakkingring en FKM-membraanpakking, hardheid 70 Shore A.
- TVD-EPDM: platte pakkingring en EPDM-membraanpakking, hardheid 70 Shore A.
Maximale continue werktemperatuur
50°C.
Eigenschappen en toepassing
TVD. ontluchtingsdoppen met vacuümventiel zijn geschikt voor reservoirs en tanks voor vloeistoftransport.
Het membraanbevestigingsysteem maakt een snelle lediging uit het reservoir mogelijk door grote hoeveelheden lucht door de dop te laten lopen. Zo wordt een vacuüm in het reservoir vermeden, waardoor de vloeistofafvoer wordt vertraagd.
De vooraf ingestelde druk van de membraanpakking stopt elk vloeistofverlies wanneer het reservoir wordt geschud (bijvoorbeeld tijdens het transport).
De vloeistofdruk op de pakking garandeert een perfecte afdichting van de dop, bijvoorbeeld bij het omvallen van het reservoir.
Resistentie tegen chemische middelen
Tests uitgevoerd onder standaard laboratoriumomstandigheden bij 23 °C. Waarden dienen alleen als richtlijn te worden beschouwd.
Neem contact op met de technische afdeling van ELESA voor meer informatie over de chemische bestendigheid tegen bepaalde vloeistoffen die niet in de tabel staan vermeld.
| EPDM | ||
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 201005310 | TVD.70-1 1/4-EPDM-C6 |
|
|||
| 201005320 | TVD.70-1 1/4-FKM-C7 |
|
|||
|
|
|
|
|
|
|
|
|

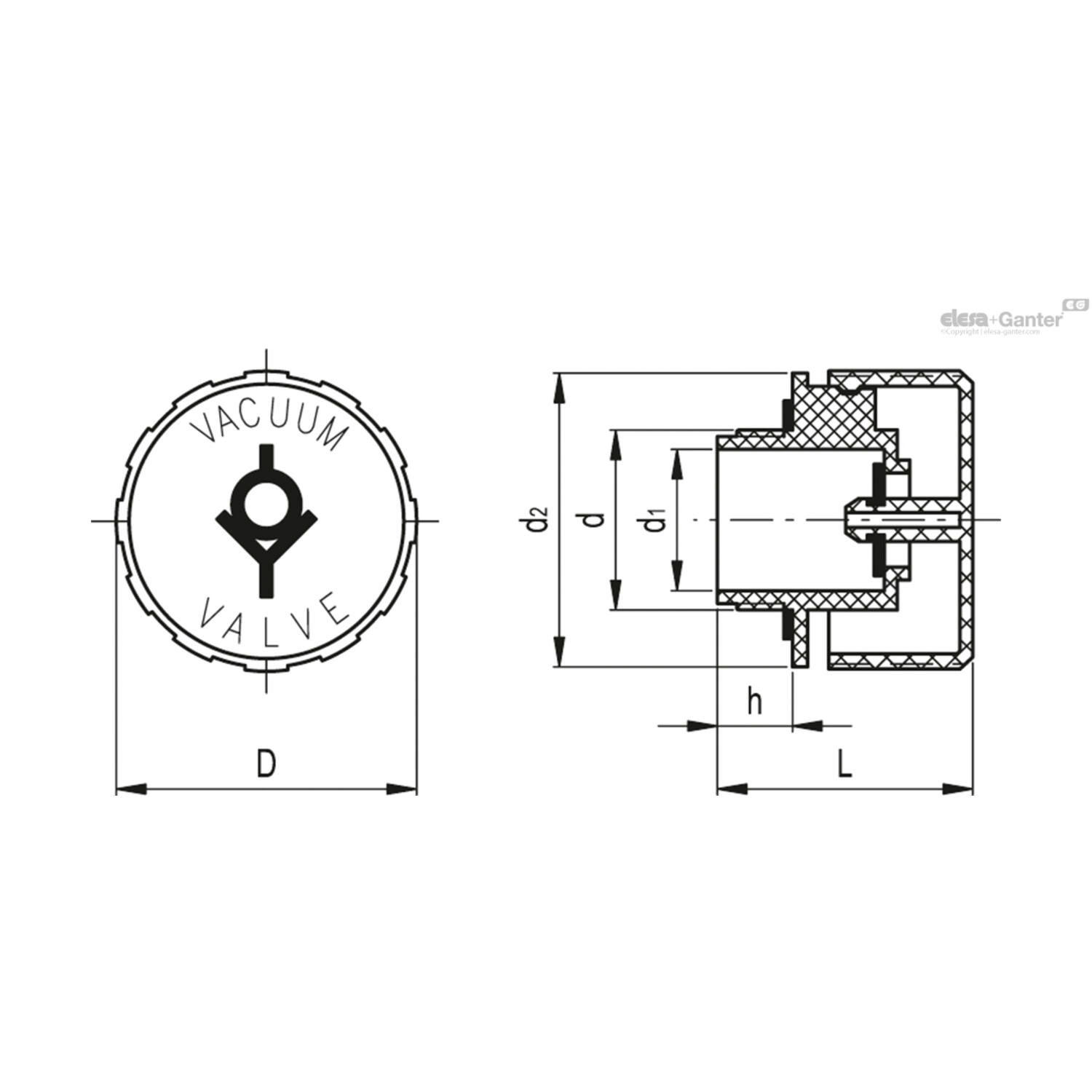

L |
h |
d2 |
Gewicht (g) |
D |
d |
d1 |
|---|---|---|---|---|---|---|
| 59 | 17 | 68.5 | 80 | 70 | G1 1/4 | 33 |
| 59 | 17 | 68.5 | 80 | 70 | G1 1/4 | 33 |
