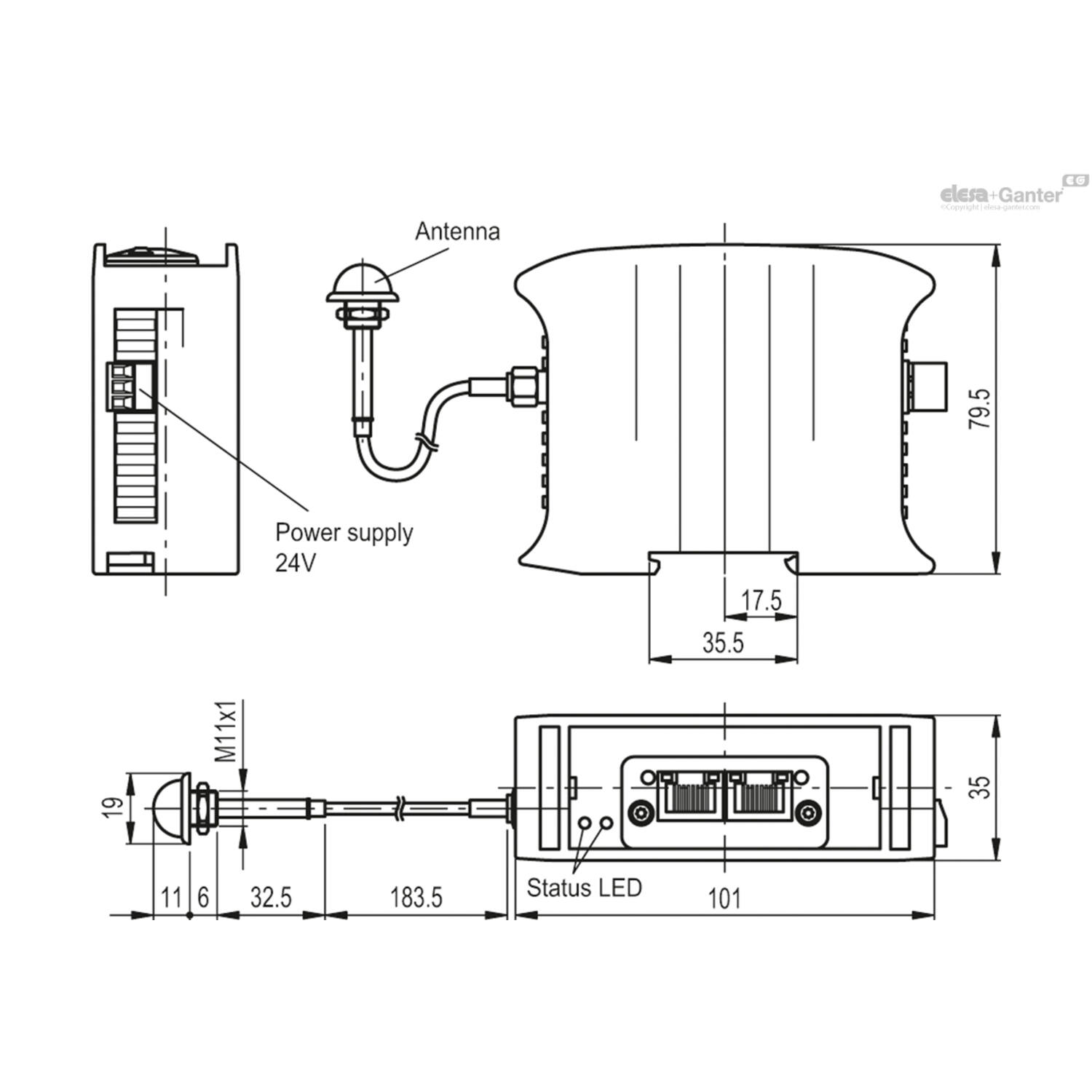

UC-RF

Besturingseenheid voor DD52R-E-RF / DD51R-E-RF / MPI-R10-RF

Materiaal

ABS-versterkt polycarbonaat, zelfdovend.

Standaarduitvoeringen

• UC-RF ETHERNET/IP: besturingseenheid met Ethernet/IP seriële interface.
• UC-RF EtherCat: besturingseenheid met EtherCat seriële interface.
• UC-RF PROFINET IO: besturingseenheid met Profinet IO seriële interface.
• UC-RF MODBUS TCP: besturingseenheid met Modbus TCP seriële interface.

UC-RF besturingseenheid kan tot 36 positie-indicatoren beheren. DD52R-E-RFof DD51R-E-RFof MPI-R10-RF.

Compatibel met montage op DIN RAIL. Twee leds (groen en rood) voor juiste diagnose.



Eigenschappen en toepassing

Door de UC-RF besturingseenheid te verbinden met de PLC via een van de beschikbare bussen, kan die laatste de huidige positie gemeten door de verbonden indicatoren, hun status (batterijstatus, fouten, instellingen enz.) en hun configuratieparameters lezen, alsook naar elk ervan een mogelijke doelpositie overbrengen en de parameters configureren (afb. 1). UC-RF is compatibel met alle Elesa RF-indicatoren zoals: DD52R-E-RF, DD51-E-RF en MPI-R10-RF, met ontvangst van de werkelijke positie van de indicatoren (afb.1).

Met het radiofrequentiesysteem kunnen verscheidene machines tegelijk worden gebruikt in dezelfde ruimte zonder risico op wederzijdse interferentie.

Dit systeem is bijzonder geschikt voor toepassingen waarbij frequente formaatwijzigingen nodig zijn: de doel-/huidige positie van de machinedelen kan juist afgesteld worden ermee en het vormt ook een veiligheidssysteem.

Indien ook maar één indicator zich niet in de doelpositie zou bevinden, staat de PLC niet toe dat de productiecyclus van de machine van start gaat. Zo wordt het starten van verkeerde producties vermeden.



Speciale uitvoering op aanvraag

Besturingseenheid met interface naar andere bussen.

Accessoires op aanvraag

FC-UC: antenne uitbreiding

Compatibiliteit

De besturingseenheid versie ‘-W2’ is uitsluitend compatibel met de elektronische indicatoren en magnetische meetsystemen van dezelfde versie ‘-W2’.
