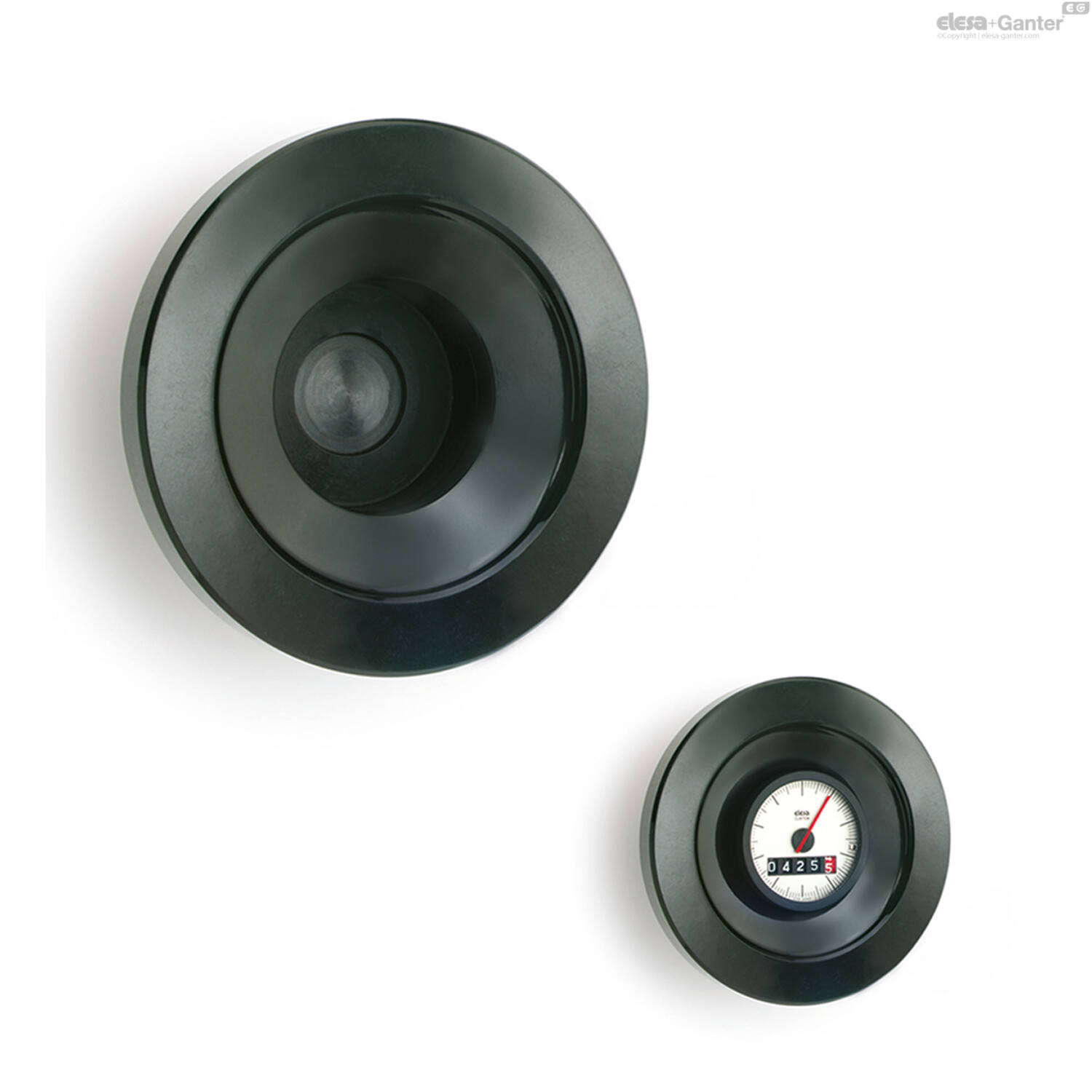

VDC-XX
Handwielen voor tellers

Opmerking: Handwiel voor zwaartekracht of positieve aandrijving positie indicator

Bekijk volledig
__logo__ELE_OD__ __logo__RoHS__ __logo__PF__ __logo__g11020__ __logo__PP__ __logo__PA__ __logo__g80__

Omschrijving

1 Algemene informatie

Materiaal

Hoogwaardig, versterkt fenolisch (PF) Duroplast, zwarte kleur, glanzende afwerking.

Standaard uitvoeringen

Naaf van staal met zwart-geoxideerde afwerking.

  • VDC-GXX: voor zwaartekrachtindicatoren.

Niet-geboorde naaf, zie tabel voor maximaal toelaatbare boordiameters d' en d''.

  • VDC-GXX+I: voor zwaartekrachtindicatoren.

Niet-geboorde naaf, zie tabel voor maximaal toelaatbare boordiameters d' en d''.

Draaibare greep I.301+x in Duroplast, zwarte kleur, glanzende afwerking.

  • VDC-PXX+I: voor positieve aandrijfindicatoren.

Achterflens met intern kroonwiel in technopolymeer op basis van acetaalhars (POM). Schroef van staal met zwart-geoxideerde afwerking en bevestigingspen.

Naaf met H7 doorgeboorde passing.

Draaibare greep I.301+x in Duroplast, zwarte kleur, glanzende afwerking.


 2 Specificaties

Ergonomie

De rand met interne achterste inkepingen (voor modellen met diameter D ≥ 125 mm) vergemakkelijkt de grip en bediening van het handwiel, vooral in de versies zonder greep.

Keuze van indicator (apart te bestellen)

Zie de tabel hieronder voor mogelijke samenstellingen met indicatoren.

Zie ook Montage-instructies voor zwaartekrachtindicatoren type G of positieve aandrijfindicatoren type P.

Uitvoering

VDC-GXX+I
VDC-GXX+I Handwiel voor positie indicator, kunststof, met draaibare handgreep, gezwart stalen ongeboorde naaf
VDC-GXX
VDC-GXX Handwiel voor positie indicator, kunststof, zonder draaibare handgreep, gezwart stalen ongeboorde naafroplast, zonder handgreep, voor...
VDC-PXX+I
VDC-PXX+I Handwiel voor positie indicator, kunststof, met draaibare handgreep, gezwart stalen geboorde naaf en ankerpen
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
201203360 VDC.125-GXX2
€ 35,75
201203370 VDC.140-GXX2
€ 41,50
201203380 VDC.160-GXX2
€ 47,34
201203390 VDC.160-GXX5
€ 46,85
201203400 VDC.180-GXX5
€ 59,00
201203410 VDC.200-GXX5
€ 64,17

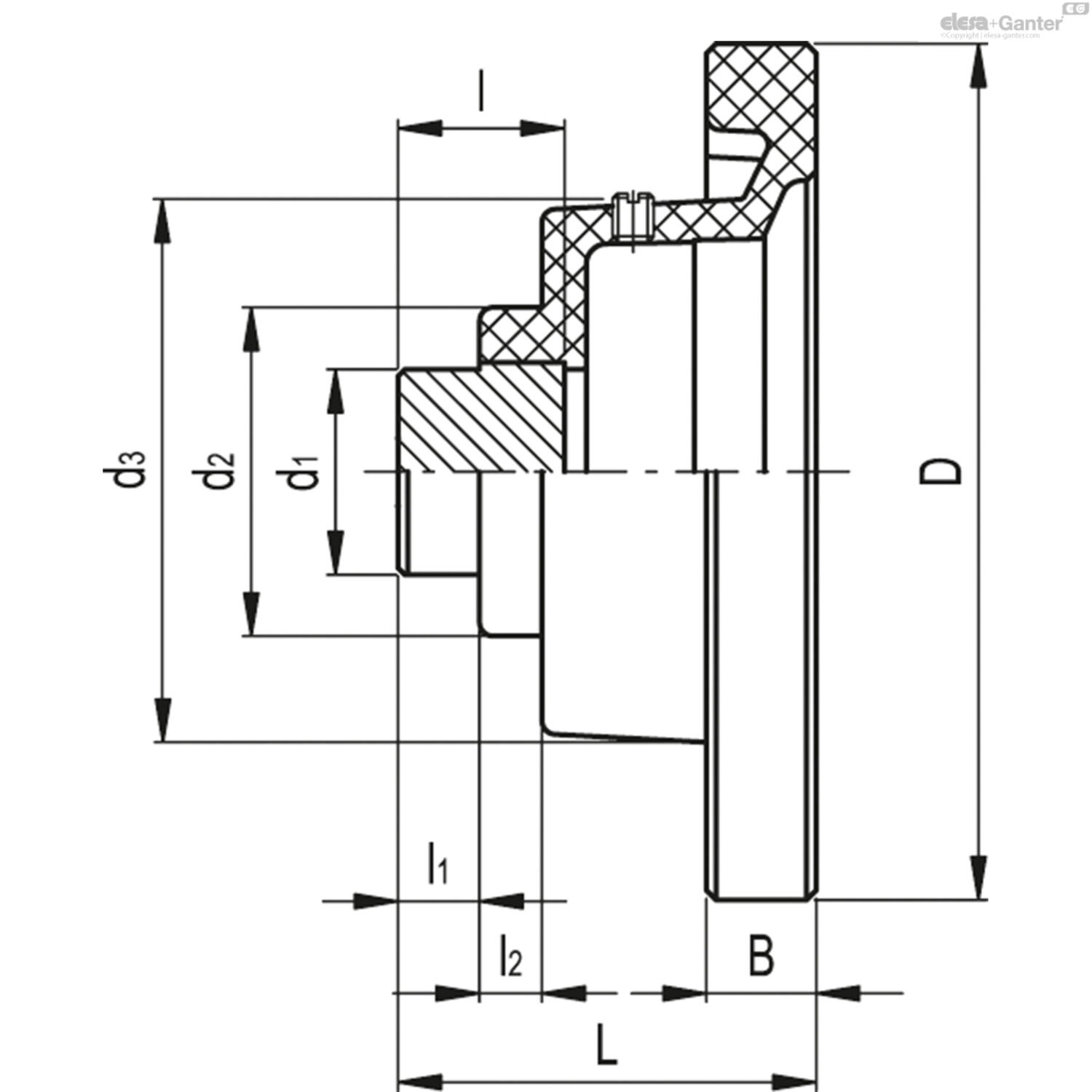

L

d2

l1

handwiel met indicator comb.

Gewicht (g)

D

d''

d1

l

t

d'

d3

B

l2
61 48 12 GA02 - GA12 - GW12 400 125 20 30 25 22.8 25 82 16 9
65 50 12 GA02 - GA12 - GW12 470 140 20 30 25 22.8 25 82 17 9
72 53 15 GA02 - GA12 - GW12 650 160 24 35 30 27.3 30 84 18 10
71 53 14 GA05 730 160 25 36 34 28.3 31 123 18 11
78 56 14 GA05 940 180 25 36 34 28.3 31 127 19 12
79 59 13 GA05 1080 200 29 40 34 32.3 35 127 20 15
