Omschrijving
Materiaal
Roestvrijstalen steel.
Roestvrijstalen veer.
Verzinkt stalen draadbus en zeskantmoeren.
Snelkoppeling in blauw geanodiseerd aluminium.

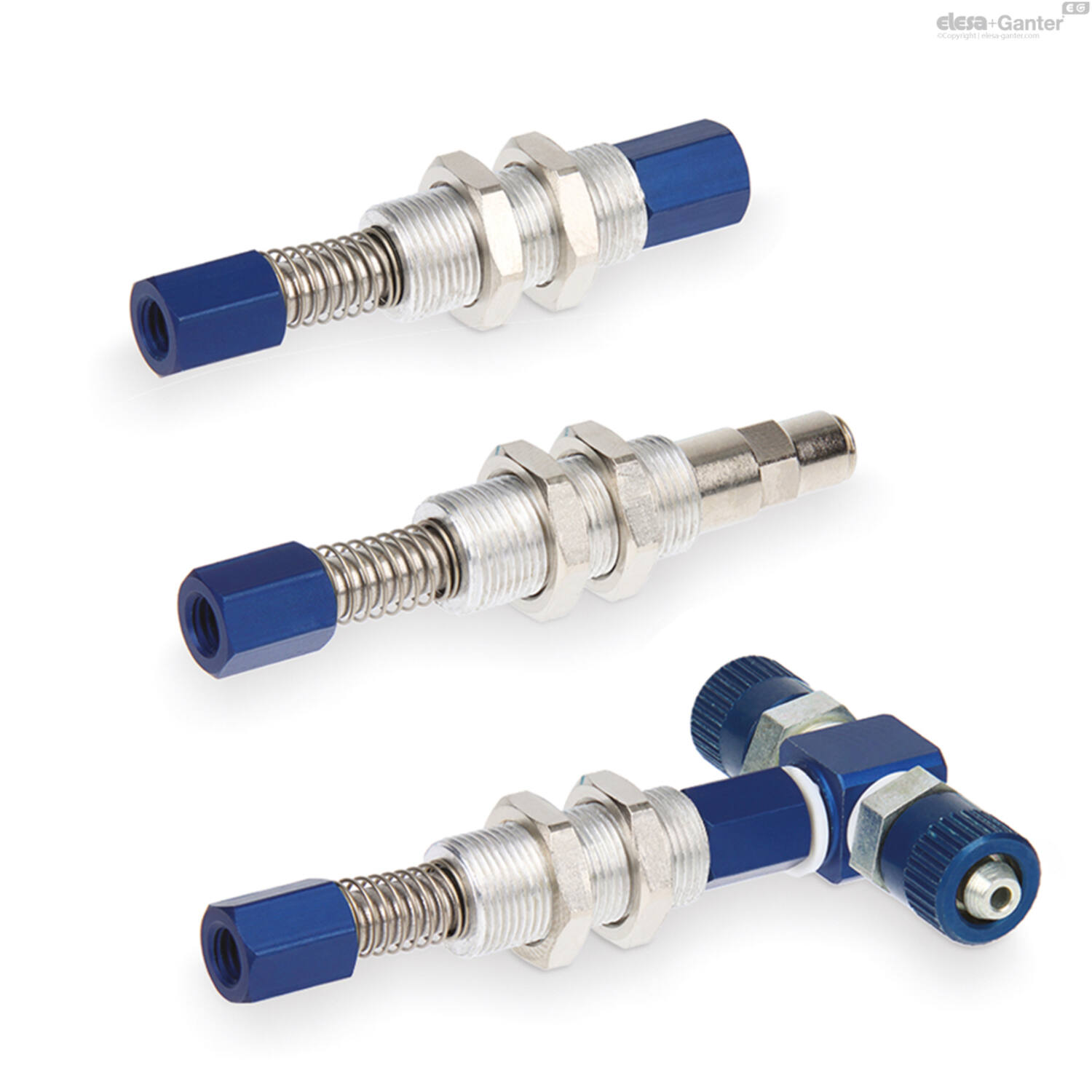

Standaarduitvoeringen
- VPH-F: met rechte snelkoppeling.
- VPH-F-L: met L-vormige snelkoppeling.
- VPH-F-T: met T-vormige snelkoppeling.
- VPH-F-SR: zonder fitting.
- VPH-F-RR: met snelkoppeling, zonder ringmoer.
Eigenschappen
VPH-vacuümdop-ophangingen bestaan uit:
- een roestvrijstalen steel om de vacuümdop vast te zetten;
- een stalen draadbus, voorzien van twee zeskantmoeren, voor hoogteverstelling en voor montage op het automatiseringsapparaat;
- een veer om de impact van de vacuümdop op te vangen en tegelijkertijd een constante druk te behouden met de te heffen last;
- een snelkoppeling voor aansluiting op de zuigslang.
Gekenmerkt door zeer kleine afmetingen (ongeveer 50% minder dan VPA-vacuümdopophangingen) en een lager gewicht (ongeveer 50% minder dan VPD-vacuümdopophangingen).
Specifiek te gebruiken bij vacuümdoppen met M5 mannelijke steun.
De effectieve veerslag ten opzichte van de lengte l2 is gelijk aan 10 mm.
Compatibel met 4x6 diameter plastic buis.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|

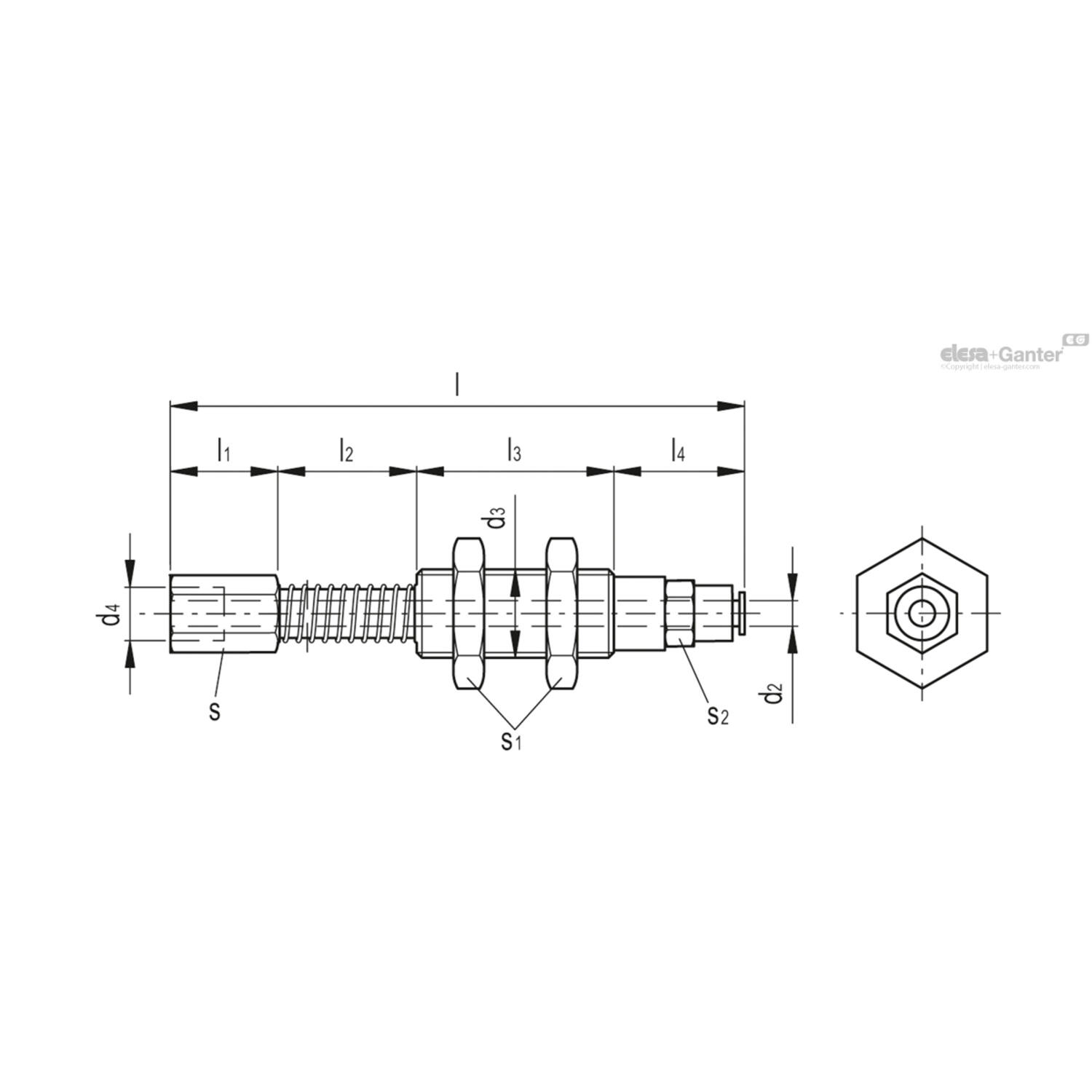

| 470164050 | VPH-80-05-M5-F-RR |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
d4 |
l1 |
s1 |
l3 |
Gewicht (g) |
s |
l |
l4 |
d3 |
s2 |
d2* |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M5 | 10 | 13 | 22 | 16 | 13 | 63 | 17 | M10x0.75 | 7 | 3 | 14 |
