ZGD
Verbinding, getand
Omschrijving
Materiaal
Technopolymeer op basis van polyamide (PA) met additief van molybdeendisulfide.
Standaarduitvoeringen
Aluminium bus.
- ZGD-M: mannelijke halve koppeling, buitenvertanding.

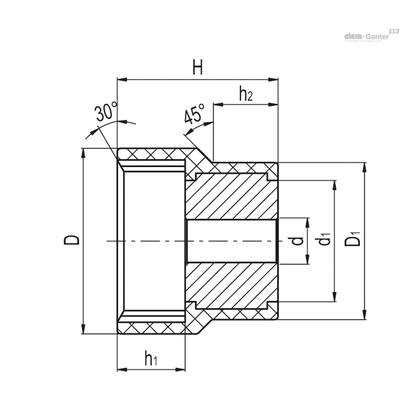

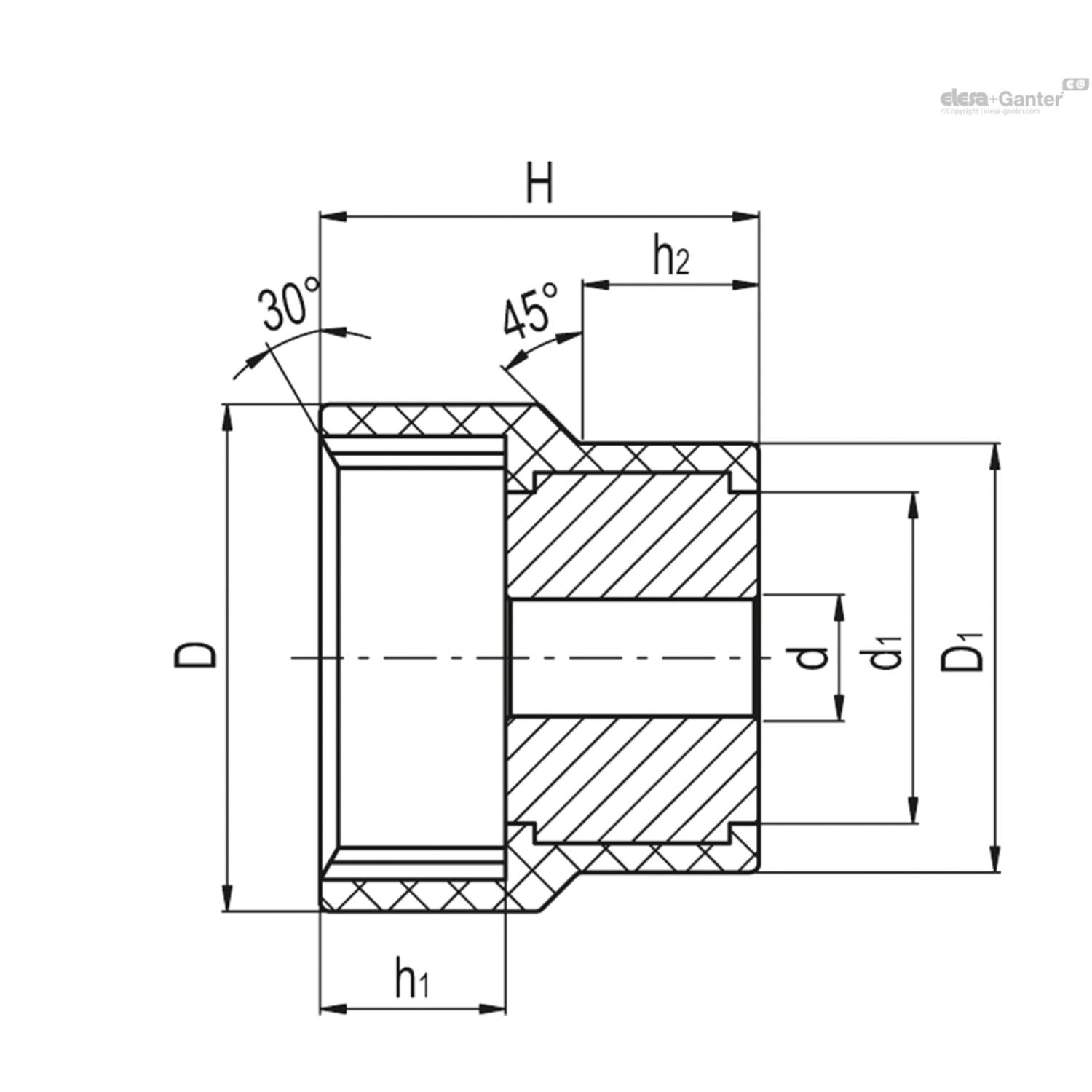

- ZGD-F: vrouwelijke halve koppeling, binnenvertanding.
Eigenschappen en toepassing
Getande verbindingen worden gebruikt om roterende assen te koppelen.
Ze maken perspassingen mogelijk tussen assen en tevens worden radiale, axiale en hoekafwijkingen gecompenseerd, bij een laag gewicht en lage inertie. De waarden voor de afwijkingen en koppels in de tabel zijn gegarandeerd in een interval tussen 0 en 150 rpm. De waarden kunnen variëren naargelang de temperatuur, koppeling en het aantal uur van continue werking.
De mannelijke en vrouwelijke verbindingen moeten worden gecombineerd en kunnen enkel worden gekoppeld wanneer hun module en het aantal tanden gelijk zijn.
Voor een bewerking van de spiebaan wordt het aanbevolen om de verbindingen aan de naafzijde te nemen.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
---|---|---|---|---|---|
470070345 | ZGD-1.5-20-F |
|
|||
470070347 | ZGD-1.5-24-F |
|
|||
470070349 | ZGD-1.5-28-F |
|
