Omschrijving
Materiaal
Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.
Eigenschappen en toepassing

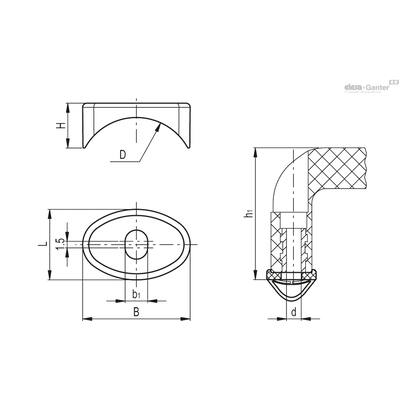

De adapters maken het monteren van M.643-FM-handgrepen op ronde buizen met een diameter tussen 28,6 mm en 32 mm mogelijk.
Montage
- Glad gat dat volledig door de buis gaat met een moer aan de buitenkant (afb.1).
- Gaten met schroefdraad in de buiswand voor buizen met een dikte > 2 mm (afb.2).
Technische gegevens
Trekspanning en slagvastheid: De in de tabel vermelde waarden voor F1, F2, L1 en L2, zijn het resultaat van breekproeven die onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur met de juiste dynamometrische apparatuur zijn uitgevoerd.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 460119386 | ADT-M.643-FM/100 |
|
|||
| 460119239 | ADT-M.643-FM/140 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L |
F1 [N] |
Gewicht (g) |
D |
d |
b1 |
L1[J] |
h1 |
D buis |
F2 [N] |
L2[J] |
B |
C#[Nm] |
H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 | 1600 | 3 | 28.6 | 5 | 5.5 | 9 | 45 | 28.6÷32 | 2500 | 7 | 26 | 5 | 11 |
| 19 | 1700 | 4 | 28.6 | 6 | 6.5 | 9 | 51 | 28.6÷32 | 2900 | 7 | 28.5 | 6 | 13 |
