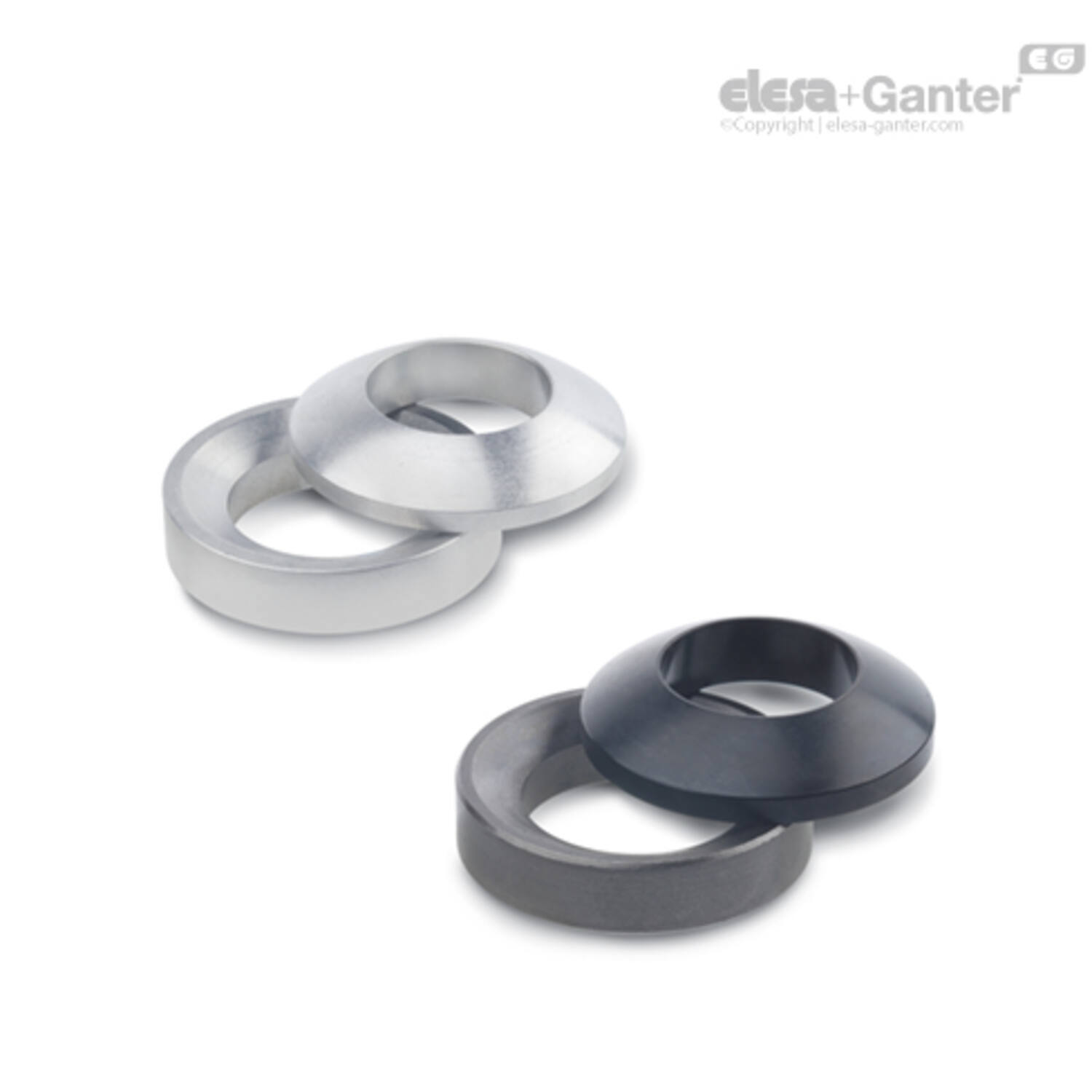

DIN 6319 Kogelschijven
DIN 6319 1
DIN 6319 2

DIN 6319
Kogelschijven

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Uitvoering in staal

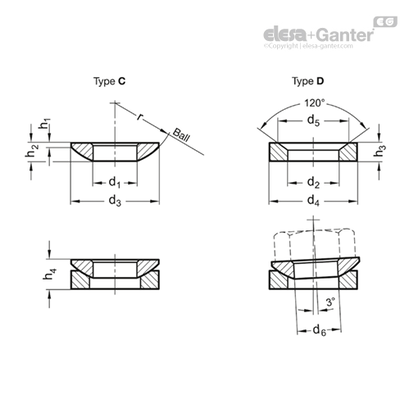

Typen

  • Type C: kogelschijf
  • Type D: kegelpan met d3 = d2
  • Type G: kegelpan met d4 > d 2 (vergrote buitendiameter)

Type C / D

Behuizing van gehard staal

Inzetgehard

rondom een diepte van 0,2 tot 0,4 mm

hardheid (550+ 100) HV 10

Type G

Warmtebehandeld staal, gehard

hardheid (350 + 80) HV 30

Uitvoering in roestvast staal

Typen

Roestvrij staal AISI 303 NI

Type C / D / G

niet gehard

Roestvrij staal AISI 316 A4

Type C / D

niet gehard

2Informatie

Kogelvormige sluitringen DIN 6319 worden gebruikt voor het klemmen op niet-parallelle oppervlakken.

Dankzij het gebruikte materiaal zijn de kogelschijven en kegelpannen doorgaans goed geschikt voor agressieve omgevingen.

De kegelpannen van het type G met grotere buitendiameter worden vooral gebruikt aan langgaten.

Bij gebruik van zeskantmoeren met kogelvormige zitting  DIN 6330 Type B is de mannelijke sluitring overbodig.

3Op aanvraag (stalen versie)

Uitvoering in staal

  • Niet-geharde kogelschijven
  • Niet-geharde kegelpannen

Uitvoering in roestvast staal

  • Geharde kogelschijven van roestvrij staal
  • Geharde kegelpannen van roestvrij staal
  • Roestvrijstalen kogelschijven, type G met d4 > d2

(vergrote buitendiameter)

4Technische informatie

Uitvoering

DIN 6319
DIN 6319 Kogelschijf Staal
DIN 6319-NI
DIN 6319-NI Kogelschijf RVS
DIN 6319-A4
DIN 6319-A4 Kogelschijf RVS A4
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100904490 DIN 6319-10,5-C
€ 0,76
100904610 DIN 6319-12-D
€ 0,88
100904730 DIN 6319-12-G
€ 2,37
100904500 DIN 6319-13-C
€ 1,00
100904620 DIN 6319-14,2-D
€ 1,12
100904740 DIN 6319-14,2-G
€ 2,90
100904510 DIN 6319-15-C
€ 2,39
100904630 DIN 6319-16,5-D
€ 2,20
470063929 DIN 6319-16,5-G
€ 5,10
100904520 DIN 6319-17-C
€ 1,54
100904640 DIN 6319-19-D
€ 1,73
100904750 DIN 6319-19-G
€ 3,95
100904530 DIN 6319-21-C
€ 2,00
100904650 DIN 6319-23,2-D
€ 2,29
100904760 DIN 6319-23,2-G
€ 6,59
100904540 DIN 6319-25-C
€ 2,95
100904660 DIN 6319-28-D
€ 3,32
100904770 DIN 6319-28-G
€ 11,79
100904550 DIN 6319-31-C
€ 5,29
100904670 DIN 6319-35-D
€ 6,05
100904780 DIN 6319-35-G
€ 17,86
100904560 DIN 6319-37-C
€ 11,98
100904680 DIN 6319-42-D
€ 12,42
100904570 DIN 6319-43-C
€ 20,13
100904690 DIN 6319-49-D
€ 20,45
100904580 DIN 6319-50-C
€ 39,70
100904700 DIN 6319-56-D
€ 39,24
100904470 DIN 6319-6,4-C
€ 0,39
100904590 DIN 6319-7,1-D
€ 0,49
100904710 DIN 6319-7,1-G
€ 1,39
100904480 DIN 6319-8,4-C
€ 0,61
100904600 DIN 6319-9,6-D
€ 0,81
100904720 DIN 6319-9,6-G
€ 1,73

h2

d4

d2

d6 Schroef

Overbrugbare stat. bout belasting in kN max

Gewicht (g)

d6

h1

H4

h3

d2 H13

d3

d5

d1 H13

h4

r
4 N.v.t. 21 M 10 26 6 M 10 0.8 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 10.5 N.v.t. 15
N.v.t. N.v.t. N.v.t. M 10 26 6 M 10 N.v.t. N.v.t. 4.2 12 21 18.5 12 N.v.t. N.v.t.
N.v.t. 30 N.v.t. M 10 26 20 M 10 N.v.t. 5 N.v.t. 12 N.v.t. 18.5 12 5 N.v.t.
4.6 N.v.t. 24 M 12 38 8 M 12 1.1 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 13 N.v.t. 17
N.v.t. N.v.t. N.v.t. M 12 38 10 M 12 N.v.t. N.v.t. 5 14.2 24 20 14.2 N.v.t. N.v.t.
N.v.t. 36 N.v.t. M 12 38 39 M 12 N.v.t. 6 N.v.t. 14.2 N.v.t. 20 14.2 6 N.v.t.
5 N.v.t. 28 M 14 53 10 M 14 1.2 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 15 N.v.t. 22
N.v.t. N.v.t. N.v.t. M 14 53 14 M 14 N.v.t. N.v.t. 5.6 16.5 28 24.8 16.5 N.v.t. N.v.t.
N.v.t. 40 N.v.t. M 14 53 45 n.v.t. N.v.t. 6 N.v.t. n.v.t. N.v.t. 24.8 16.5 6 N.v.t.
5.3 N.v.t. 30 M 16 73 12 M 16 1.3 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 17 N.v.t. 22
N.v.t. N.v.t. N.v.t. M 16 73 17 M 16 N.v.t. N.v.t. 6.2 19 30 26 19 N.v.t. N.v.t.
N.v.t. 44 N.v.t. M 16 73 65 M 16 N.v.t. 7 N.v.t. 19 N.v.t. 26 19 7 N.v.t.
6.3 N.v.t. 36 M 20 117 22 M 20 2 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 21 N.v.t. 27
N.v.t. N.v.t. N.v.t. M 20 117 32 M 20 N.v.t. N.v.t. 7.5 23.2 36 31 23.2 N.v.t. N.v.t.
N.v.t. 50 N.v.t. M 20 117 90 M 20 N.v.t. 8 N.v.t. 23.2 N.v.t. 31 23.2 8 N.v.t.
8.2 N.v.t. 44 M 24 168 18 M 24 2.4 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 25 N.v.t. 32
N.v.t. N.v.t. N.v.t. M 24 168 61 M 24 N.v.t. N.v.t. 9.5 28 44 37 28 N.v.t. N.v.t.
N.v.t. 60 N.v.t. M 24 168 162 M 24 N.v.t. 10 N.v.t. 28 N.v.t. 37 28 10 N.v.t.
11.2 N.v.t. 56 M 30 269 100 M 30 3.6 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 31 N.v.t. 41
N.v.t. N.v.t. N.v.t. M 30 269 120 M 30 N.v.t. N.v.t. 12 35 56 49 35 N.v.t. N.v.t.
N.v.t. 68 N.v.t. M 30 269 235 M 30 N.v.t. 12 N.v.t. 35 N.v.t. 49 35 12 N.v.t.
14 N.v.t. 68 M 36 394 180 M 36 4.6 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 37 N.v.t. 50
N.v.t. N.v.t. N.v.t. M 36 394 250 M 36 N.v.t. N.v.t. 15 42 68 60 42 N.v.t. N.v.t.
17 N.v.t. 78 M 42 542 318 M 42 6.5 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 43 N.v.t. 58
N.v.t. N.v.t. N.v.t. M 42 542 360 M 42 N.v.t. N.v.t. 18 49 78 70 49 N.v.t. N.v.t.
21 N.v.t. 92 M 48 714 540 M 48 8 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 50 N.v.t. 67
N.v.t. N.v.t. N.v.t. M 48 714 640 M 48 N.v.t. N.v.t. 22 56 92 82 56 N.v.t. N.v.t.
2.3 N.v.t. 12 M 6 9 1 M 6 0.7 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 6.4 N.v.t. 9
N.v.t. N.v.t. N.v.t. M 6 9 2 M 6 N.v.t. N.v.t. 2.8 7.1 12 11 7.1 N.v.t. N.v.t.
N.v.t. 17 N.v.t. M 6 9 6 M 6 N.v.t. 4 N.v.t. 7.1 N.v.t. 11 7.1 4 N.v.t.
3.2 N.v.t. 17 M 8 17 3 M 8 0.6 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. 8.4 N.v.t. 12
N.v.t. N.v.t. N.v.t. M 8 17 4 M 8 N.v.t. N.v.t. 3.5 9.6 17 14.5 9.6 N.v.t. N.v.t.
N.v.t. 24 N.v.t. M 8 17 15 M 8 N.v.t. 5 N.v.t. 9.6 N.v.t. 14.5 9.6 5 N.v.t.
