GN 145
Buisklemverbindingen
Omschrijving
Identificatienr.
Nr. 2: met RVS inbusbouten DIN 912
Uitvoering in aluminium
Kunststof bekleding
zwart, RAL 9005, textuurafwerking SW
Natural, mat gestraald BL
Uitvoering in RVS
RVS AISI CF-8 NI
mat gestraald
Cilinderkopschroeven DIN 912
RVS AISI 304
Zeskantmoeren DIN 985
RVS AISI 304
Zelfborgend met polyamide ring

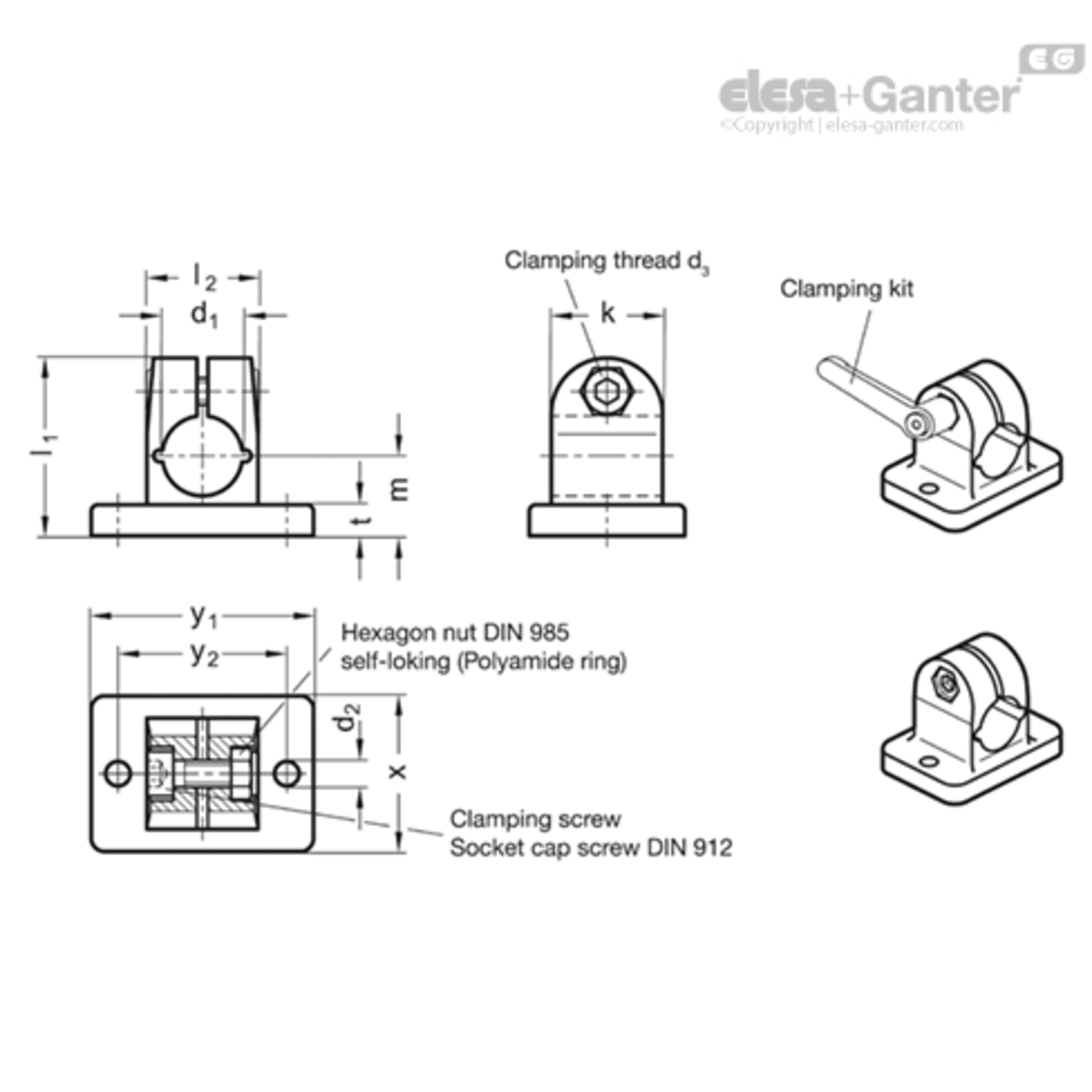

De klemboringen van buisklemverbindingen GN 145 zijn machinaal bewerkt en speciaal ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.
Buisklemverbindingen GN 145 kunnen ook worden gemonteerd aan profielsystemen.
Op de schroeflocatie z vermindert de cilinderkopschroef de dwarsdoorsnede van de boring voor het klemmen.
Om te klemmen zonder gereedschap kan de cilinderkopschroef vervangen worden door een verstelbare handgreep GN 911 / GN 911.3 opgesomd in de tabel als accessoire.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
k Klemlengte |
d2 |
l1 |
k |
Gewicht (g) |
y1 |
d1 |
x |
t |
d3 |
y2 |
m |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
| 101704230 | GN 145-B12-2-NI |
|
25 | 5.5 | 40 | 25 | 71 | 50 | B 12 | 35 | 7 | M 6 | 38 | 18 | 25 | |||
| 101704260 | GN 145-B14-2-NI |
|
25 | 5.5 | 40 | 25 | 67 | 50 | B 14 | 35 | 7 | M 6 | 38 | 18 | 25 | |||
| 103101900 | GN 145-B15-2-NI |
|
25 | 5.5 | 40 | 25 | 65 | 50 | B 15 | 35 | 7 | M 6 | 38 | 18 | 25 | |||
| 101704310 | GN 145-B16-2-NI |
|
25 | 5.5 | 40 | 25 | 63 | 50 | B 16 | 35 | 7 | M 6 | 38 | 18 | 25 | |||
| 101704340 | GN 145-B18-2-NI |
|
25 | 5.5 | 40 | 25 | 62 | 50 | B 18 | 35 | 7 | M 6 | 38 | 18 | 25 | |||
| 103101921 | GN 145-B20-2-NI |
|
25 | 5.5 | 40 | 25 | 50 | 50 | B 20 | 35 | 7 | M 6 | 38 | 18 | 25 | |||
