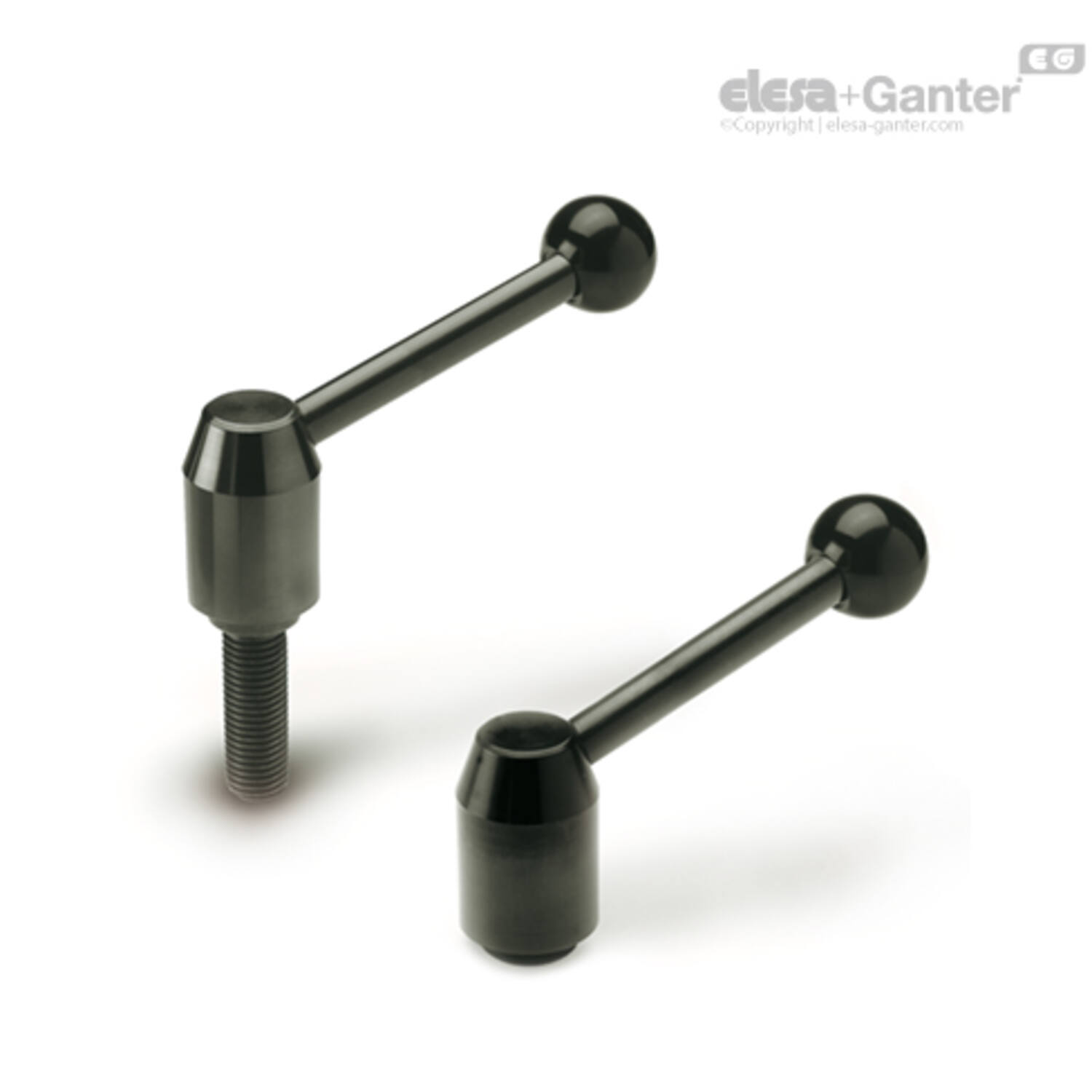

GN 212.3 Verstelbare handgrepen
GN 212.3 1
GN 212.3 2
GN 212.3 3

GN 212.3
Verstelbare handgrepen

Gezwart staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type E: haakse hendel
  • Type D: rechte hendel

Naaf / as

Staal, gezwart

Inzetstukken

Staal, gezwart

Klasse 5.8 (buitendraad)

Kogelknop DIN 319

Kunststof, fenolhars (PF)

zwart, glanzende afwerking

Borgring

Kunststof, polyacetaal (POM)

2Informatie

Verstelbare spanhendels GN 212.3 zijn ideaal gebleken wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het schroefdraadinzetstuk wordt met de naaf verbonden door middel van vertandingen, die losgekoppeld kunnen worden.

Door aan de hendel te trekken, worden de vertandingen ontkoppeld en kan deze in de ideale klempositie worden gedraaid. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

3Technische informatie

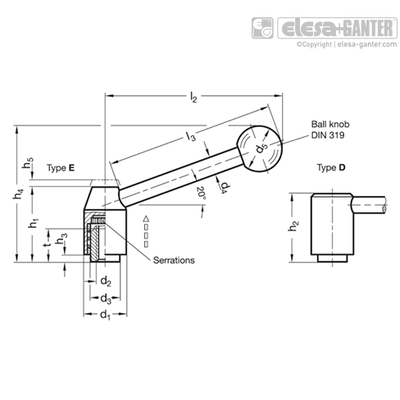

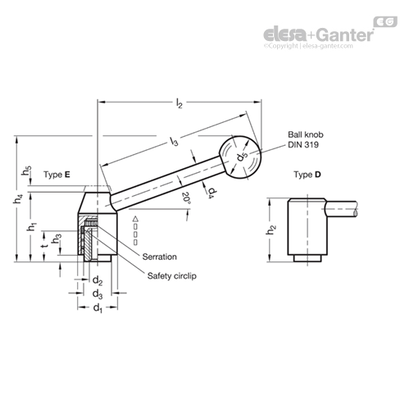

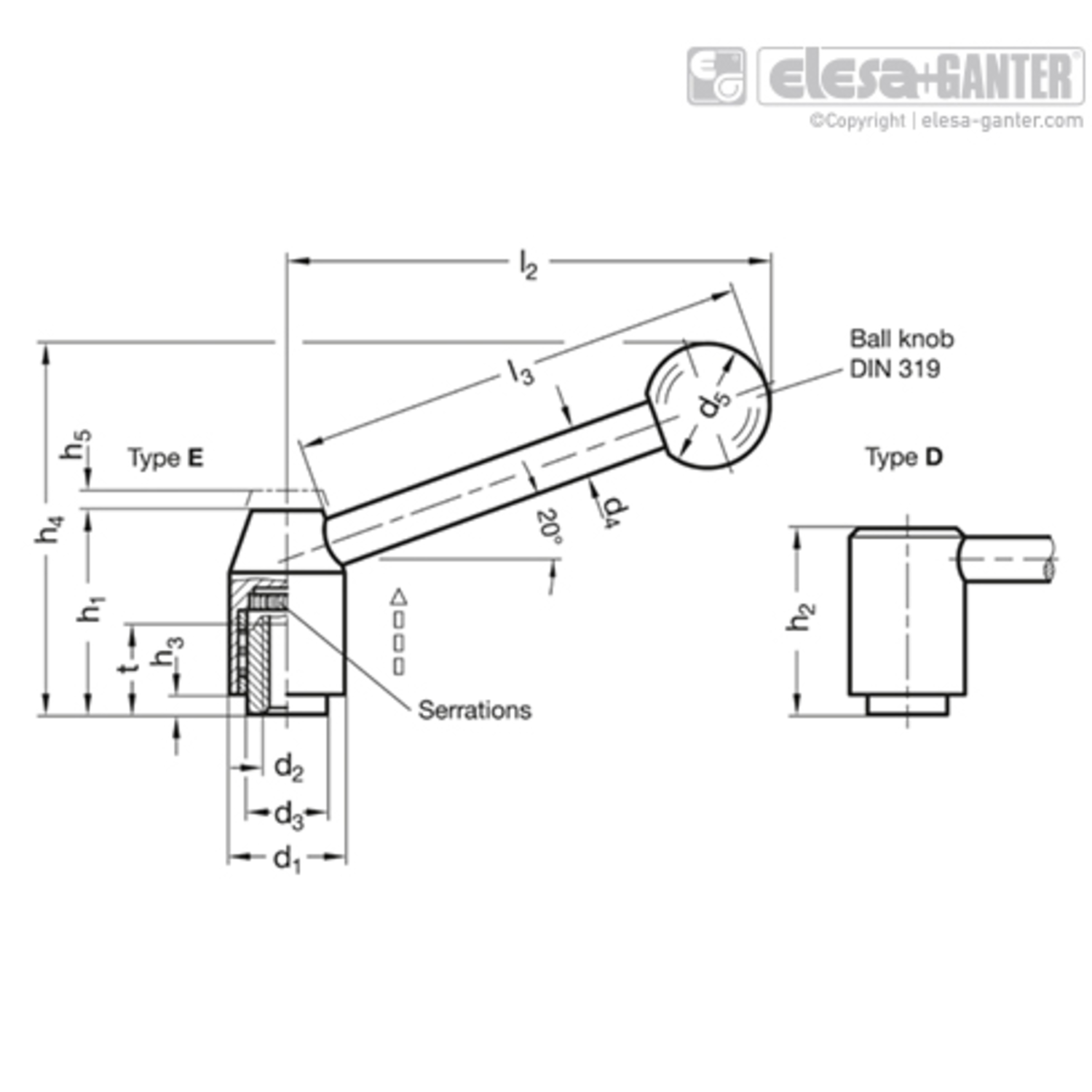

Uitvoering

GN-212.3
GN-212.3 Verstelbare spanhendel, gezwart staal, vlak of schuin, draadeind, kunststof kogelknop DIN 319
GN 212.3
GN 212.3 Verstelbare spanhendel, gezwart staal, vlak of schuin, blind gat met binnendraad, kunststof kogelknop DIN 319
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100503480 GN 212.3-21-M6-D
€ 21,11
100503470 GN 212.3-21-M6-E
€ 21,11
100503490 GN 212.3-21-M8-D
€ 21,11
100503500 GN 212.3-21-M8-E
€ 19,84
100503530 GN 212.3-24-M10-D
€ 23,42
100503540 GN 212.3-24-M10-E
€ 23,42
100503520 GN 212.3-24-M8-D
€ 23,42
100503510 GN 212.3-24-M8-E
€ 23,42
100503560 GN 212.3-28-M10-D
€ 25,45
100503550 GN 212.3-28-M10-E
€ 25,45
100503570 GN 212.3-28-M12-D
€ 25,45
100503580 GN 212.3-28-M12-E
€ 25,45
100503600 GN 212.3-33-M12-D
€ 31,18
100503590 GN 212.3-33-M12-E
€ 31,18
100504644 GN 212.3-33-M14-D
€ 31,18
100504645 GN 212.3-33-M14-E
€ 31,18
100503610 GN 212.3-33-M16-D
€ 31,18
100503620 GN 212.3-33-M16-E
€ 31,18
100503640 GN 212.3-40-M16-D
€ 45,29
100503630 GN 212.3-40-M16-E
€ 45,29
100503650 GN 212.3-40-M20-D
€ 45,29
100503660 GN 212.3-40-M20-E
€ 45,29

h2

d4

l3 ≈

d2

h5

Gewicht (g)

d1

t min

h1

h3

h4 ≈

d3

d5

l2 ≈

l2
31 8 70 M 6 4 96 21 11 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 6 4 96 21 11 33.5 1 59 13.5 20 75 75
31 8 70 M 8 4 93 21 11 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 4 95 21 11 33.5 1 59 13.5 20 75 75
37 10 96 M 10 4.5 157 24 14 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 4.5 150 24 14 40 2.5 75 16 25 101 101
37 10 96 M 8 4.5 161 24 14 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 8 4.5 159 24 14 40 2.5 75 16 25 101 101
44.5 12 110 M 10 4.5 240 28 17 N.v.t. 4.5 52.5 19 30 124 124
N.v.t. 12 110 M 10 4.5 245 28 17 48.5 4.5 89 19 30 116 116
44.5 12 110 M 12 4.5 258 28 17 N.v.t. 4.5 52.5 19 30 124 124
N.v.t. 12 110 M 12 4.5 250 28 17 48.5 4.5 89 19 30 116 116
51.5 12 124 M 12 5.5 381 33 22 N.v.t. 6 60 23 32 140.5 140.5
N.v.t. 12 124 M 12 5.5 360 33 22 55 6 100.5 23 32 131.5 131.5
51.5 12 124 M 14 5.5 373 33 22 N.v.t. 6 60 23 32 140.5 140.5
N.v.t. 12 124 M 14 5.5 381 33 22 55 6 100.5 23 32 131.5 131.5
51.5 12 124 M 16 5.5 364 33 22 N.v.t. 6 60 23 32 140.5 140.5
N.v.t. 12 124 M 16 5.5 350 33 22 55 6 100.5 23 32 131.5 131.5
64 14 138 M 16 5.5 638 40 36 N.v.t. 6 71.5 28 35 158 158
N.v.t. 14 138 M 16 5.5 600 40 36 68 6 118 28 35 148 148
64 14 138 M 20 5.5 608 40 36 N.v.t. 6 71.5 28 35 158 158
N.v.t. 14 138 M 20 5.5 600 40 36 68 6 118 28 35 148 148
