GN 212.3 Verstelbare handgrepen
GN-212.3 1
GN-212.3 2

GN 212.3
Verstelbare handgrepen

Gezwart staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type E: haakse hendel
  • Type D: rechte hendel

Naaf / as

Staal, gezwart

Inzetstukken

Staal, gezwart

Klasse 5.8 (buitendraad)

Kogelknop DIN 319

Kunststof, fenolhars (PF)

zwart, glanzende afwerking

Borgring

Kunststof, polyacetaal (POM)

2Informatie

Verstelbare spanhendels GN 212.3 zijn ideaal gebleken wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het schroefdraadinzetstuk wordt met de naaf verbonden door middel van vertandingen, die losgekoppeld kunnen worden.

Door aan de hendel te trekken, worden de vertandingen ontkoppeld en kan deze in de ideale klempositie worden gedraaid. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

3Technische informatie

Uitvoering

GN-212.3
GN-212.3 Verstelbare spanhendel, gezwart staal, vlak of schuin, draadeind, kunststof kogelknop DIN 319
GN 212.3
GN 212.3 Verstelbare spanhendel, gezwart staal, vlak of schuin, blind gat met binnendraad, kunststof kogelknop DIN 319
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100503840 GN 212.3-21-M10-20-D
€ 21,86
100503830 GN 212.3-21-M10-20-E
€ 21,86
100503850 GN 212.3-21-M10-25-D
€ 21,91
100503860 GN 212.3-21-M10-25-E
€ 21,91
100503880 GN 212.3-21-M10-32-D
€ 22,03
100503870 GN 212.3-21-M10-32-E
€ 22,03
100503890 GN 212.3-21-M10-40-D
€ 22,13
100503900 GN 212.3-21-M10-40-E
€ 22,13
100503920 GN 212.3-21-M10-50-D
€ 22,23
100503910 GN 212.3-21-M10-50-E
€ 22,23
100503930 GN 212.3-21-M10-63-D
€ 22,50
100503940 GN 212.3-21-M10-63-E
€ 22,50
100503960 GN 212.3-21-M10-80-D
€ 25,86
100503950 GN 212.3-21-M10-80-E
€ 25,86
100503680 GN 212.3-21-M8-12-D
€ 21,67
100503670 GN 212.3-21-M8-12-E
€ 21,67
100503690 GN 212.3-21-M8-16-D
€ 21,76
100503700 GN 212.3-21-M8-16-E
€ 21,76
100503720 GN 212.3-21-M8-20-D
€ 21,86
100503710 GN 212.3-21-M8-20-E
€ 21,86
100503730 GN 212.3-21-M8-25-D
€ 21,91
100503740 GN 212.3-21-M8-25-E
€ 21,91
100503760 GN 212.3-21-M8-32-D
€ 22,03
100503750 GN 212.3-21-M8-32-E
€ 22,03
100503770 GN 212.3-21-M8-40-D
€ 22,13
100503780 GN 212.3-21-M8-40-E
€ 22,13
100503800 GN 212.3-21-M8-50-D
€ 22,23
100503790 GN 212.3-21-M8-50-E
€ 22,23
100503810 GN 212.3-21-M8-63-D
€ 22,50
100503820 GN 212.3-21-M8-63-E
€ 22,50
100503970 GN 212.3-24-M10-16-D
€ 24,13
100503980 GN 212.3-24-M10-16-E
€ 24,13
100504000 GN 212.3-24-M10-20-D
€ 24,16
100503990 GN 212.3-24-M10-20-E
€ 24,16
100504010 GN 212.3-24-M10-25-D
€ 24,20
100504020 GN 212.3-24-M10-25-E
€ 24,20
100504040 GN 212.3-24-M10-32-D
€ 24,50
100504030 GN 212.3-24-M10-32-E
€ 24,50
100504050 GN 212.3-24-M10-40-D
€ 24,47
100504060 GN 212.3-24-M10-40-E
€ 24,47
100504080 GN 212.3-24-M10-50-D
€ 24,74
100504070 GN 212.3-24-M10-50-E
€ 24,74
100504090 GN 212.3-24-M10-63-D
€ 24,99
100504100 GN 212.3-24-M10-63-E
€ 24,99
100504120 GN 212.3-24-M10-80-D
€ 25,69
100504110 GN 212.3-24-M10-80-E
€ 25,69
100504130 GN 212.3-24-M12-25-D
€ 24,20
100504140 GN 212.3-24-M12-25-E
€ 24,20
100504160 GN 212.3-24-M12-32-D
€ 24,50
100504150 GN 212.3-24-M12-32-E
€ 24,50
100504170 GN 212.3-24-M12-40-D
€ 24,47
100504180 GN 212.3-24-M12-40-E
€ 24,47

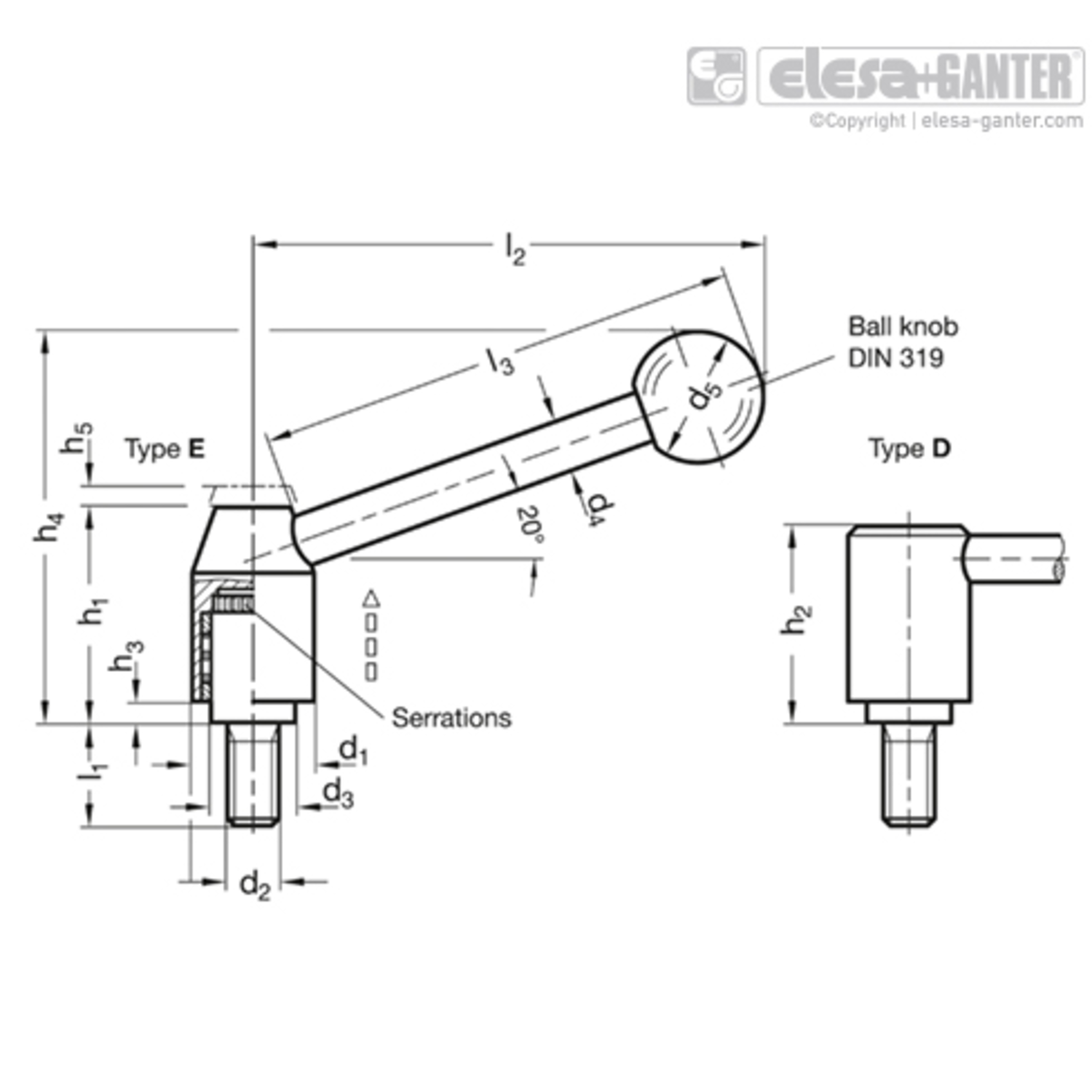

h2

d4

l3 ≈

d2

l1

h5

Gewicht (g)

d1

h1

h3

h4 ≈

d3

d5

l2 ≈

l2
31 8 70 M 10 20 4 108 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 20 4 108 21 33.5 1 59 13.5 20 75 75
31 8 70 M 10 25 4 111 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 25 4 111 21 33.5 1 59 13.5 20 75 75
31 8 70 M 10 32 4 115 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 32 4 115 21 33.5 1 59 13.5 20 75 75
31 8 70 M 10 40 4 117 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 40 4 117 21 33.5 1 59 13.5 20 75 75
31 8 70 M 10 50 4 122 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 50 4 122 21 33.5 1 59 13.5 20 75 75
31 8 70 M 10 63 4 126 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 63 4 129 21 33.5 1 59 13.5 20 75 75
31 8 70 M 10 80 4 136 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 10 80 4 140 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 12 4 103 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 12 4 100 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 16 4 104 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 16 4 104 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 20 4 105 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 20 4 105 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 25 4 107 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 25 4 104 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 32 4 109 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 32 4 109 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 40 4 112 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 40 4 112 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 50 4 114 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 50 4 114 21 33.5 1 59 13.5 20 75 75
31 8 70 M 8 63 4 119 21 N.v.t. 1 36 13.5 20 80.5 80.5
N.v.t. 8 70 M 8 63 4 119 21 33.5 1 59 13.5 20 75 75
37 10 96 M 10 16 4.5 174 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 16 4.5 172 24 40 2.5 75 16 25 101 101
37 10 96 M 10 20 4.5 175 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 20 4.5 170 24 40 2.5 75 16 25 101 101
37 10 96 M 10 25 4.5 177 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 25 4.5 175 24 40 2.5 75 16 25 101 101
37 10 96 M 10 32 4.5 180 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 32 4.5 178 24 40 2.5 75 16 25 101 101
37 10 96 M 10 40 4.5 184 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 40 4.5 182 24 40 2.5 75 16 25 101 101
37 10 96 M 10 50 4.5 190 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 50 4.5 188 24 40 2.5 75 16 25 101 101
37 10 96 M 10 63 4.5 197 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 63 4.5 195 24 40 2.5 75 16 25 101 101
37 10 96 M 10 80 4.5 204 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 10 80 4.5 202 24 40 2.5 75 16 25 101 101
37 10 96 M 12 25 4.5 183 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 12 25 4.5 185 24 40 2.5 75 16 25 101 101
37 10 96 M 12 32 4.5 188 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 12 32 4.5 184 24 40 2.5 75 16 25 101 101
37 10 96 M 12 40 4.5 194 24 N.v.t. 2.5 43.5 16 25 108 108
N.v.t. 10 96 M 12 40 4.5 192 24 40 2.5 75 16 25 101 101
