GN 300.5 Verstelbare handgrepen
GN 300.5 1
GN 300.5 2
GN 300.5 3

GN 300.5
Verstelbare handgrepen

RVS (1.4308 = AISI CF8) > mat gestraald

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

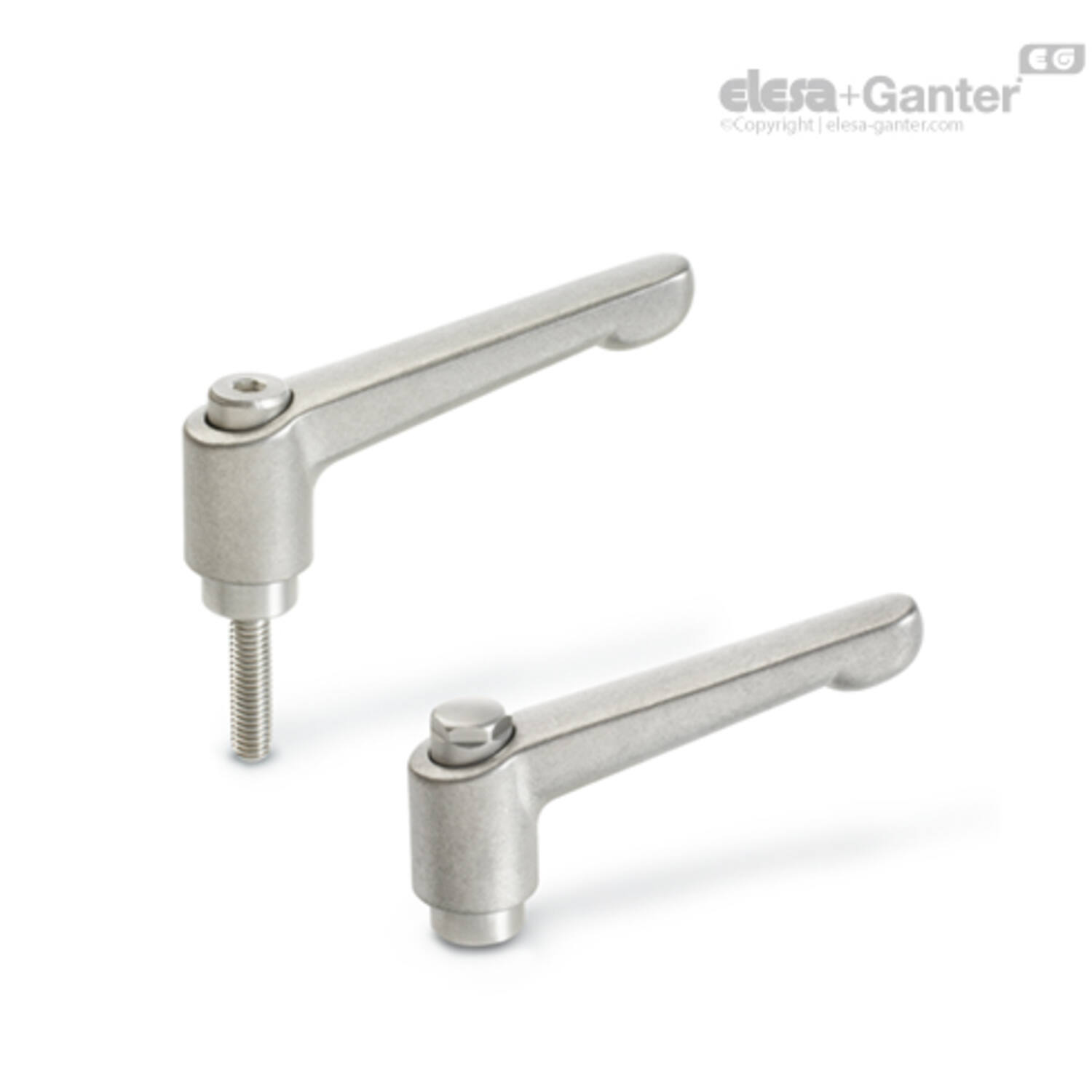

  • Type AS: met buitenzeskant
  • Type IS: met binnenzeskant

Handgreep

RVS precisiegietwerk AISI CF-8

mat gestraald

Inzetstuk / borgschroef

RVS AISI 303

Drukveer

RVS AISI 301

2Informatie

Verstelbare klemhendels GN 300.5 zijn ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het schroefinzetstuk is verbonden met de hendel via vertandingen en kan gemakkelijk kunnen worden losgemaakt.

Wanneer u de hendel optilt (trekt), wordt de vertanding vrijgegeven en kunt u de hendel in elke gewenste positie zetten. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

De geometrie van het type AS is zodanig ontworpen dat vuilophoping wordt voorkomen en het reinigen wordt vereenvoudigd.

3Technische informatie

Uitvoering

GN-300.5
GN-300.5 Verstelbare klemhendel, geheel RVS, knop met binnen / buiten 6-knt, met Draadeind
GN 300.5
GN 300.5 Verstelbare klemhendel, geheel RVS, knop met binnen / buiten 6-knt, bus met blind gat en binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470021901 GN 300.5-30-B5-AS
€ 16,47
470021902 GN 300.5-30-B5-IS
€ 14,23
470021903 GN 300.5-30-B6-AS
€ 16,47
470021904 GN 300.5-30-B6-IS
€ 14,23
109507150 GN 300.5-30-M3-AS
€ 16,47
109507155 GN 300.5-30-M3-IS
€ 14,23
109507210 GN 300.5-30-M4-AS
€ 16,47
109507215 GN 300.5-30-M4-IS
€ 14,23
109507290 GN 300.5-30-M5-AS
€ 16,47
109507295 GN 300.5-30-M5-IS
€ 14,23
109507370 GN 300.5-30-M6-AS
€ 16,47
109507375 GN 300.5-30-M6-IS
€ 14,23
470021905 GN 300.5-45-B5-AS
€ 17,15
470021906 GN 300.5-45-B5-IS
€ 13,91
470021907 GN 300.5-45-B6-AS
€ 17,15
470021908 GN 300.5-45-B6-IS
€ 13,91
109507405 GN 300.5-45-M4-AS
€ 17,15
109506609 GN 300.5-45-M4-IS
€ 13,91
109507445 GN 300.5-45-M5-AS
€ 17,15
109506618 GN 300.5-45-M5-IS
€ 13,91
109507485 GN 300.5-45-M6-AS
€ 17,15
109506633 GN 300.5-45-M6-IS
€ 13,91
470021909 GN 300.5-63-B8-AS
€ 19,47
470021910 GN 300.5-63-B8-IS
€ 16,42
109507525 GN 300.5-63-M6-AS
€ 19,47
109506681 GN 300.5-63-M6-IS
€ 16,42
109507565 GN 300.5-63-M8-AS
€ 19,47
109506649 GN 300.5-63-M8-IS
€ 16,42
470021911 GN 300.5-78-B10-AS
€ 27,11
470021912 GN 300.5-78-B10-IS
€ 23,33
470021913 GN 300.5-78-B8-AS
€ 27,11
470021914 GN 300.5-78-B8-IS
€ 23,33
109507605 GN 300.5-78-M10-AS
€ 27,11
109506657 GN 300.5-78-M10-IS
€ 23,33
470021928 GN 300.5-78-M12-AS
€ 27,11
470021929 GN 300.5-78-M12-IS
€ 23,33
109507645 GN 300.5-78-M8-AS
€ 27,11
109506666 GN 300.5-78-M8-IS
€ 23,33
470021930 GN 300.5-92-B12-AS
€ 35,43
470021931 GN 300.5-92-B12-IS
€ 30,65
109507685 GN 300.5-92-M10-AS
€ 35,40
109507000 GN 300.5-92-M10-IS
€ 30,62
109507725 GN 300.5-92-M12-AS
€ 35,40
109507040 GN 300.5-92-M12-IS
€ 30,62

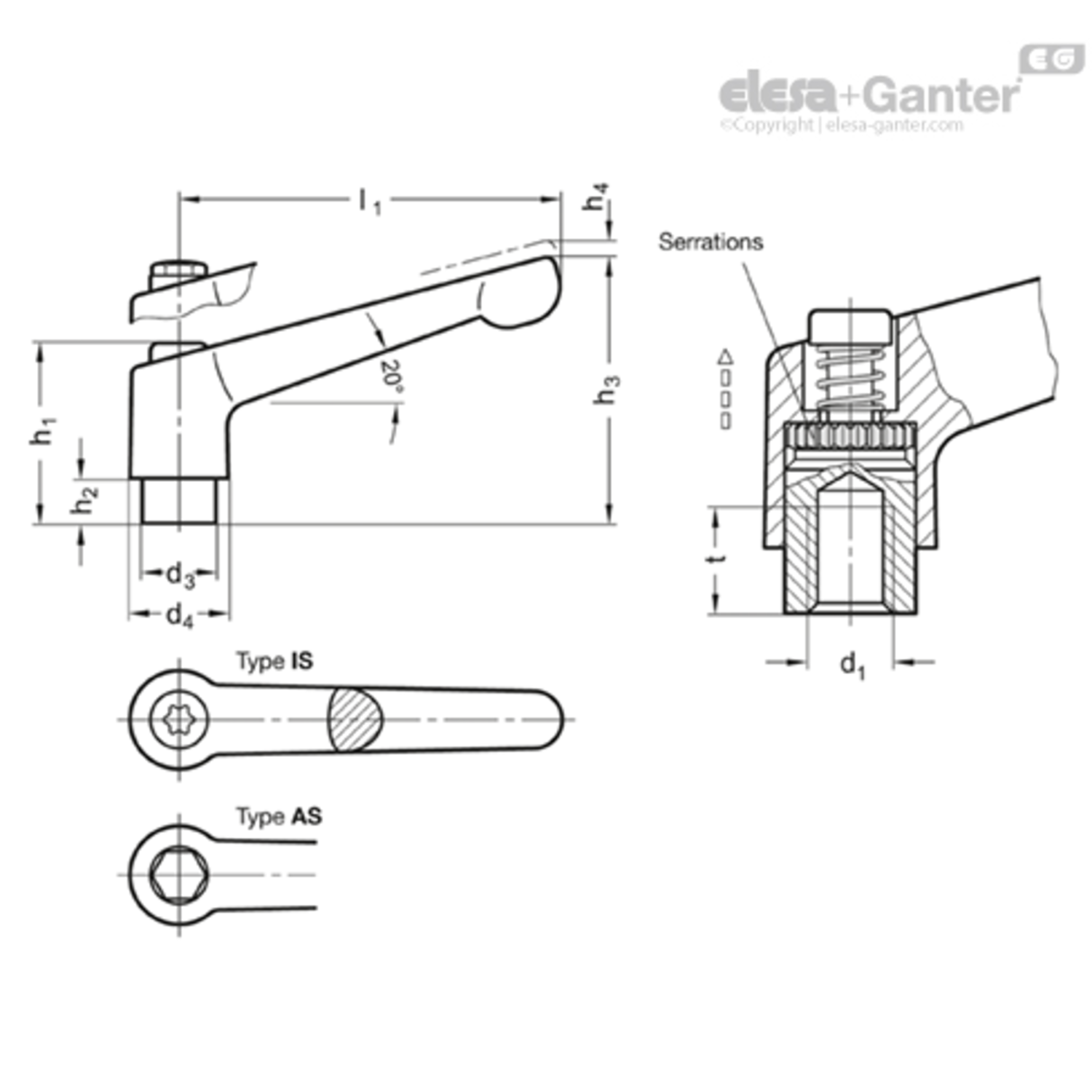

h2

d4

l1

Gewicht (g)

d2 H7

d1

t min

h1

h3

d3

h4
4 13 30 24 B 5 N.v.t. 8 24.5 31 10 3.5
4 13 30 24 B 5 N.v.t. 8 24.5 31 10 3.5
4 13 30 24 B 6 N.v.t. 8 24.5 31 10 3.5
4 13 30 24 B 6 N.v.t. 8 24.5 31 10 3.5
4 13 30 30 N.v.t. M 3 8 24.5 31 10 3.5
4 13 30 30 N.v.t. M 3 8 24.5 31 10 3.5
4 13 30 30 N.v.t. M 4 8 24.5 31 10 3.5
4 13 30 30 N.v.t. M 4 8 24.5 31 10 3.5
4 13 30 28 N.v.t. M 5 8 24.5 31 10 3.5
4 13 30 28 N.v.t. M 5 8 24.5 31 10 3.5
4 13 30 29 N.v.t. M 6 8 24.5 31 10 3.5
4 13 30 29 N.v.t. M 6 8 24.5 31 10 3.5
4 13 45 35 B 5 N.v.t. 8 24.5 34 10 3.5
4 13 45 35 B 5 N.v.t. 8 24.5 34 10 3.5
4 17.5 45 35 B 6 N.v.t. 8 24.5 34 10 3.5
4 17.5 45 35 B 6 N.v.t. 8 24.5 34 10 3.5
4 13 45 41 N.v.t. M 4 8 24.5 34 10 3.5
4 13 45 41 N.v.t. M 4 8 24.5 34 10 3.5
4 13 45 39 N.v.t. M 5 8 24.5 34 10 3.5
4 13 45 39 N.v.t. M 5 8 24.5 34 10 3.5
4 13 45 40 N.v.t. M 6 8 24.5 34 10 3.5
4 13 45 40 N.v.t. M 6 8 24.5 34 10 3.5
6.5 21 63 88 B 8 N.v.t. 11 31 45 13.5 4
6.5 21 63 88 B 8 N.v.t. 11 31 45 13.5 4
6.5 17.5 63 91 N.v.t. M 6 11 31 45 13.5 4
6.5 17.5 63 91 N.v.t. M 6 11 31 45 13.5 4
6.5 17.5 63 76 N.v.t. M 8 11 31 45 13.5 4
6.5 17.5 63 76 N.v.t. M 8 11 31 45 13.5 4
8 21 78 146 B 10 N.v.t. 14 36 54 16 n.v.t.
8 21 78 146 B 10 N.v.t. 14 36 54 16 n.v.t.
8 21 78 144 B 8 N.v.t. 14 36 54 16 n.v.t.
8 21 78 144 B 8 N.v.t. 14 36 54 16 n.v.t.
8 21 78 146 N.v.t. M 10 14 36 54 16 4
8 21 78 146 N.v.t. M 10 14 36 54 16 4
8 24 78 146 N.v.t. M12 14 36 54 16 n.v.t.
8 24 78 146 N.v.t. M12 14 36 54 16 n.v.t.
8 21 78 146 N.v.t. M 8 14 36 54 16 4
8 21 78 146 N.v.t. M 8 14 36 54 16 4
11 N.v.t. 92 225 B 12 N.v.t. 17 43 64 19 n.v.t.
11 N.v.t. 92 225 B 12 N.v.t. 17 43 64 19 n.v.t.
11 24 92 229 N.v.t. M 10 17 43 64 19 4
11 24 92 229 N.v.t. M 10 17 43 64 19 4
11 24 92 223 N.v.t. M12 17 43 64 19 4
11 24 92 223 N.v.t. M12 17 43 64 19 4
