GN 300.5 Verstelbare handgrepen
GN-300.5 1
GN-300.5 2

GN 300.5
Verstelbare handgrepen

RVS (1.4308 = AISI CF8) > mat gestraald

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type AS: met buitenzeskant
  • Type IS: met binnenzeskant

Handgreep

RVS precisiegietwerk AISI CF-8

mat gestraald

Inzetstuk / borgschroef

RVS AISI 303

Drukveer

RVS AISI 301

2Informatie

Verstelbare klemhendels GN 300.5 zijn ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het schroefinzetstuk is verbonden met de hendel via vertandingen en kan gemakkelijk kunnen worden losgemaakt.

Wanneer u de hendel optilt (trekt), wordt de vertanding vrijgegeven en kunt u de hendel in elke gewenste positie zetten. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

De geometrie van het type AS is zodanig ontworpen dat vuilophoping wordt voorkomen en het reinigen wordt vereenvoudigd.

3Technische informatie

Uitvoering

GN-300.5
GN-300.5 Verstelbare klemhendel, geheel RVS, knop met binnen / buiten 6-knt, met Draadeind
GN 300.5
GN 300.5 Verstelbare klemhendel, geheel RVS, knop met binnen / buiten 6-knt, bus met blind gat en binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109507100 GN 300.5-30-M3-10-AS
€ 17,30
109507105 GN 300.5-30-M3-10-IS
€ 14,91
109507110 GN 300.5-30-M3-12-AS
€ 16,88
109507115 GN 300.5-30-M3-12-IS
€ 14,54
109507120 GN 300.5-30-M3-16-AS
€ 17,06
109507125 GN 300.5-30-M3-16-IS
€ 14,69
109507130 GN 300.5-30-M3-6-AS
€ 17,18
109507135 GN 300.5-30-M3-6-IS
€ 14,84
109507140 GN 300.5-30-M3-8-AS
€ 17,59
109507145 GN 300.5-30-M3-8-IS
€ 15,25
109507160 GN 300.5-30-M4-12-AS
€ 16,88
109507165 GN 300.5-30-M4-12-IS
€ 14,54
109507170 GN 300.5-30-M4-16-AS
€ 17,06
109507175 GN 300.5-30-M4-16-IS
€ 14,69
109507180 GN 300.5-30-M4-20-AS
€ 17,20
109507185 GN 300.5-30-M4-20-IS
€ 14,79
109507190 GN 300.5-30-M4-25-AS
€ 17,37
109507195 GN 300.5-30-M4-25-IS
€ 14,98
109507200 GN 300.5-30-M4-32-AS
€ 17,47
109507205 GN 300.5-30-M4-32-IS
€ 15,08
109507220 GN 300.5-30-M5-12-AS
€ 16,88
109507225 GN 300.5-30-M5-12-IS
€ 14,54
109507230 GN 300.5-30-M5-16-AS
€ 17,06
109507235 GN 300.5-30-M5-16-IS
€ 14,69
109507240 GN 300.5-30-M5-20-AS
€ 17,20
109507245 GN 300.5-30-M5-20-IS
€ 14,79
109507250 GN 300.5-30-M5-25-AS
€ 17,37
109507255 GN 300.5-30-M5-25-IS
€ 14,98
109507260 GN 300.5-30-M5-32-AS
€ 17,47
109507265 GN 300.5-30-M5-32-IS
€ 15,08
109507270 GN 300.5-30-M5-40-AS
€ 18,01
109507275 GN 300.5-30-M5-40-IS
€ 15,69
109507280 GN 300.5-30-M5-50-AS
€ 18,35
109507285 GN 300.5-30-M5-50-IS
€ 16,01
109507300 GN 300.5-30-M6-12-AS
€ 16,88
109507305 GN 300.5-30-M6-12-IS
€ 14,54
109507310 GN 300.5-30-M6-16-AS
€ 17,06
109507315 GN 300.5-30-M6-16-IS
€ 14,69
109507320 GN 300.5-30-M6-20-AS
€ 17,20
109507325 GN 300.5-30-M6-20-IS
€ 14,79
109507330 GN 300.5-30-M6-25-AS
€ 17,37
109507335 GN 300.5-30-M6-25-IS
€ 14,98
109507340 GN 300.5-30-M6-32-AS
€ 17,47
109507345 GN 300.5-30-M6-32-IS
€ 15,08
109507350 GN 300.5-30-M6-40-AS
€ 18,01
109507355 GN 300.5-30-M6-40-IS
€ 15,69
109507360 GN 300.5-30-M6-50-AS
€ 18,35
109507365 GN 300.5-30-M6-50-IS
€ 16,01
109507380 GN 300.5-45-M4-12-AS
€ 17,67
109506611 GN 300.5-45-M4-12-IS
€ 15,25
109507385 GN 300.5-45-M4-16-AS
€ 17,84
109506613 GN 300.5-45-M4-16-IS
€ 15,35

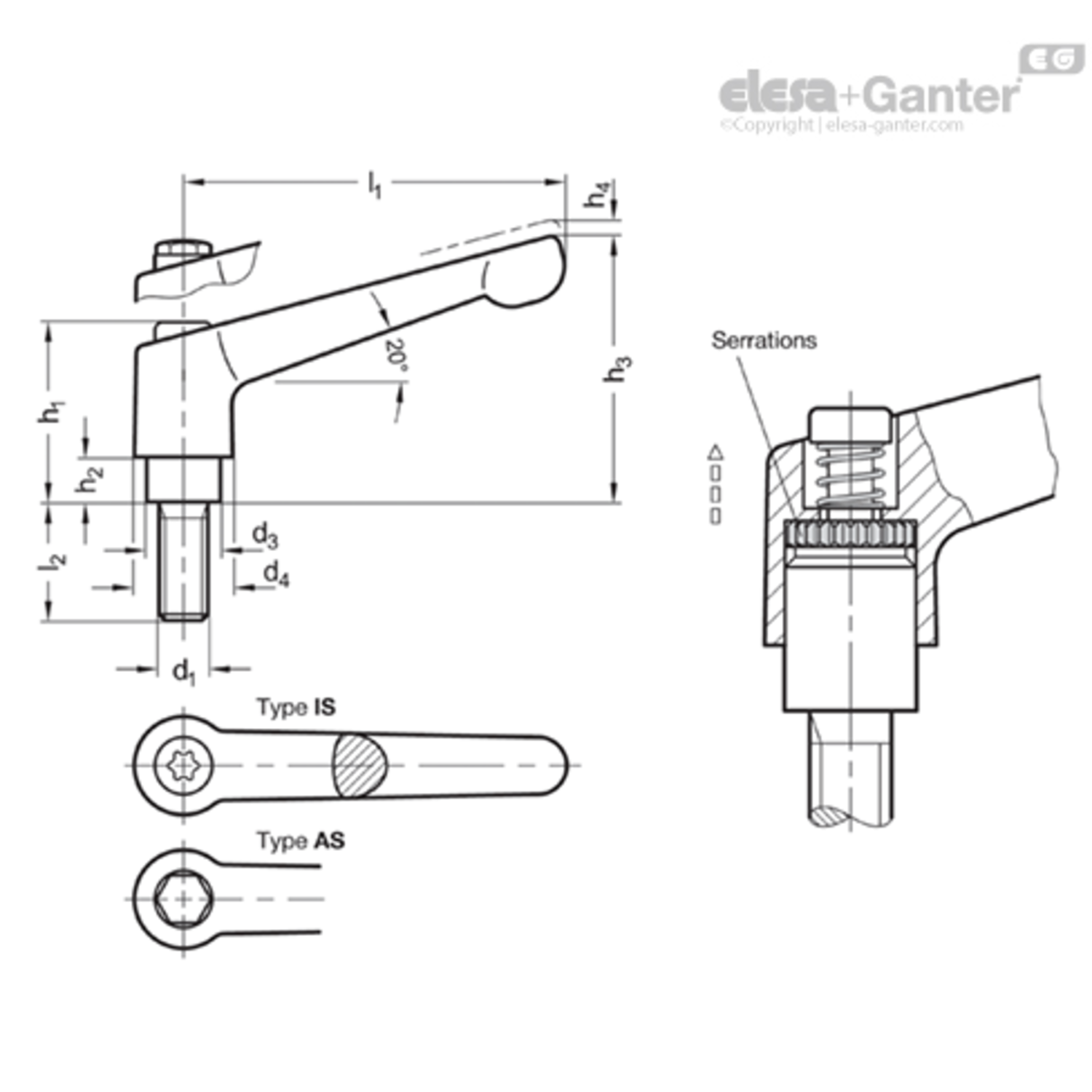

h2

l1

d3

h4

d4

Gewicht (g)

d1

h3

l2

h1
4 30 10 3.5 13 102 M 3 31 10 24.5
4 30 10 3.5 13 102 M 3 31 10 24.5
4 30 10 3.5 13 102 M 3 31 12 24.5
4 30 10 3.5 13 102 M 3 31 12 24.5
4 30 10 3.5 13 102 M 3 31 16 24.5
4 30 10 3.5 13 102 M 3 31 16 24.5
4 30 10 3.5 13 102 M 3 31 6 24.5
4 30 10 3.5 13 102 M 3 31 6 24.5
4 30 10 3.5 13 104 M 3 31 8 24.5
4 30 10 3.5 13 104 M 3 31 8 24.5
4 30 10 3.5 13 31 M 4 31 12 24.5
4 30 10 3.5 13 31 M 4 31 12 24.5
4 30 10 3.5 13 31 M 4 31 16 24.5
4 30 10 3.5 13 31 M 4 31 16 24.5
4 30 10 3.5 13 32 M 4 31 20 24.5
4 30 10 3.5 13 32 M 4 31 20 24.5
4 30 10 3.5 13 32 M 4 31 25 24.5
4 30 10 3.5 13 32 M 4 31 25 24.5
4 30 10 3.5 13 32 M 4 31 32 24.5
4 30 10 3.5 13 32 M 4 31 32 24.5
4 30 10 3.5 13 31 M 5 31 12 24.5
4 30 10 3.5 13 31 M 5 31 12 24.5
4 30 10 3.5 13 32 M 5 31 16 24.5
4 30 10 3.5 13 32 M 5 31 16 24.5
4 30 10 3.5 13 32 M 5 31 20 24.5
4 30 10 3.5 13 32 M 5 31 20 24.5
4 30 10 3.5 13 33 M 5 31 25 24.5
4 30 10 3.5 13 33 M 5 31 25 24.5
4 30 10 3.5 13 34 M 5 31 32 24.5
4 30 10 3.5 13 34 M 5 31 32 24.5
4 30 10 3.5 13 35 M 5 31 40 24.5
4 30 10 3.5 13 30 M 5 31 40 24.5
4 30 10 3.5 13 33 M 5 31 50 24.5
4 30 10 3.5 13 40 M 5 31 50 24.5
4 30 10 3.5 13 32 M 6 31 12 24.5
4 30 10 3.5 13 32 M 6 31 12 24.5
4 30 10 3.5 13 33 M 6 31 16 24.5
4 30 10 3.5 13 33 M 6 31 16 24.5
4 30 10 3.5 13 33 M 6 31 20 24.5
4 30 10 3.5 13 33 M 6 31 20 24.5
4 30 10 3.5 13 34 M 6 31 25 24.5
4 30 10 3.5 13 34 M 6 31 25 24.5
4 30 10 3.5 13 36 M 6 31 32 24.5
4 30 10 3.5 13 36 M 6 31 32 24.5
4 30 10 3.5 13 40 M 6 31 40 24.5
4 30 10 3.5 13 37 M 6 31 40 24.5
4 30 10 3.5 13 40 M 6 31 50 24.5
4 30 10 3.5 13 42 M 6 31 50 24.5
4 45 10 3.5 13 43 M 4 34 12 24.5
4 45 10 3.5 13 40 M 4 34 12 24.5
4 45 10 3.5 13 43 M 4 34 16 24.5
4 45 10 3.5 13 40 M 4 34 16 24.5
