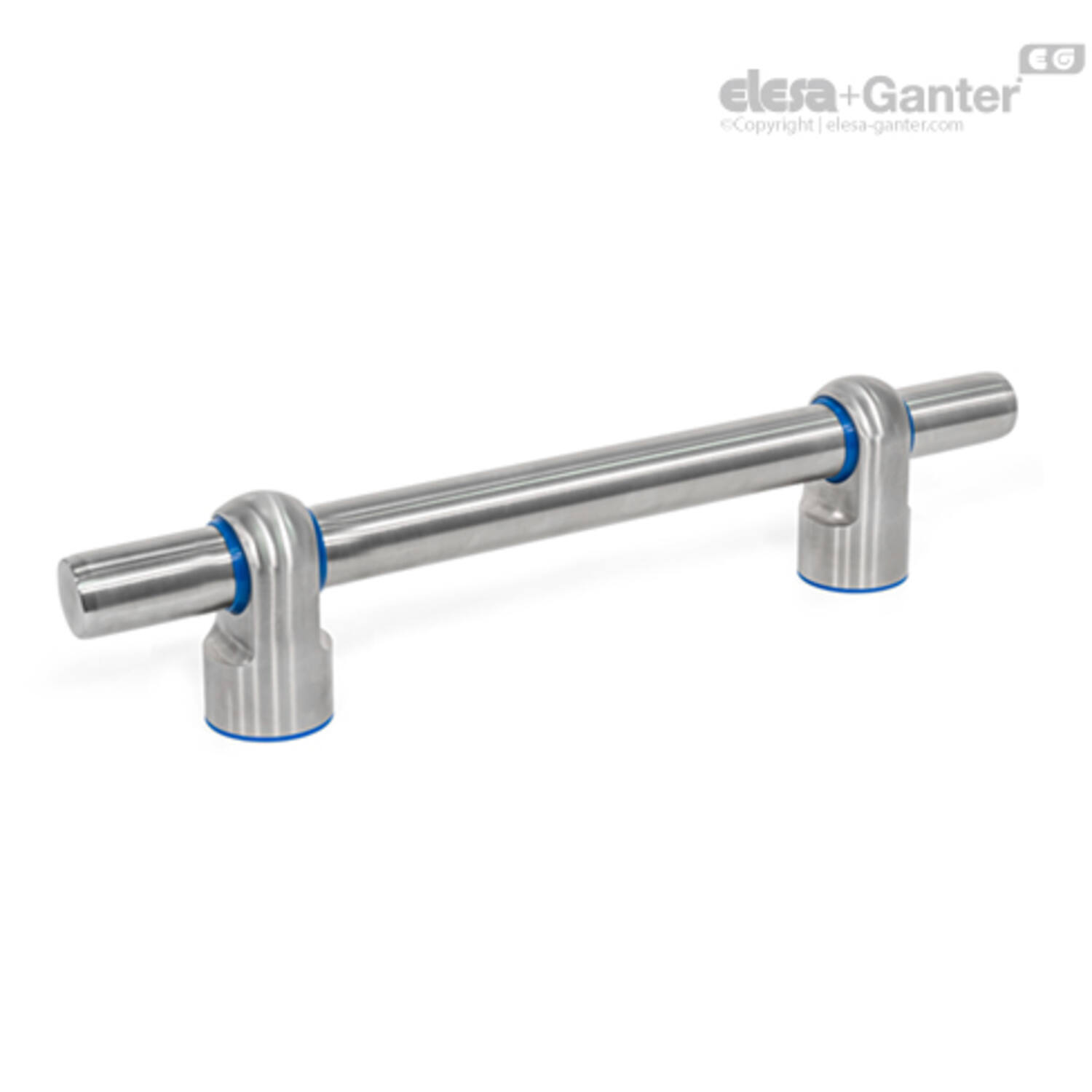

GN 3330

Buisgrepen

Opmerking: de GN 3331 steunvoet is ook los verkrijgbaar.

Omschrijving

1Specificatie

Handgreepbuis

RVS AISI 304 NI

Geslepen, matte afwerking (Ra < 0,8 μm) MT

Handgreeppoten

RVS AISI 304

matte afwerking (Ra < 0,8 µm)

Afdichtring en wisser

TPU T

  • Blauw
  • temperatuurbestendig -20 °C tot +110 °C
  • hardheid 95 ±5 Shore A
  • Voldoet aan FDA

Klemwig

Messing

Stelschroef

RVS

2Informatie

Buisvormige handgrepen GN 3330 voldoen aan de DGUV-testprincipes en zijn ontworpen voor gebruik in hygiënische omgevingen. Het afgedichte montagevlak maakt bevestiging mogelijk zonder dode ruimtes. De hoogwaardige afwerking en niet-concave geometrie voorkomen de aanhechting van vuil en vergemakkelijken de reiniging.

De poten van de handgreep zijn los ingesloten voor bevestiging aan de buis met behulp van de geïntegreerde klemwig tijdens installatie. De positie van de poten kan naar wens worden aangepast, maar de minimumafstand a moet worden aangehouden aangezien de buizen mogelijk ondermaats zijn aan de randen.

Voor grotere lengtes of lasten kunnen bijkomende handgreeppoten worden toegevoegd. Ze zijn verkrijgbaar onder standaard onderdeelnummer GN 3331.

3Toebehoren4Technische informatie

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d4

d2

Lengte

Gewicht (g)

d6

d1

AF

t min

h1

d3

d5

B

a min

m

Filter
470158002 GN 3330-NI-30-300-MT-T
€ 379,20
84 46.6 M 10 300 1687 8 30 5 20 60 46 42 27.5 70 13.5
470158003 GN 3330-NI-30-400-MT-T
€ 389,67
84 46.6 M 10 400 1793 8 30 5 20 60 46 42 27.5 70 13.5
470158004 GN 3330-NI-30-500-MT-T
€ 402,77
84 46.6 M 10 500 1900 8 30 5 20 60 46 42 27.5 70 13.5
470158005 GN 3330-NI-30-600-MT-T
€ 410,60
84 46.6 M 10 600 2005 8 30 5 20 60 46 42 27.5 70 13.5
470158009 GN 3330-NI-40-1000-MT-T
€ 520,74
99 56.8 M 12 1000 3663 8 40 5 25 70 56 50 30 70 18.5
470158006 GN 3330-NI-40-400-MT-T
€ 476,24
99 56.8 M 12 400 2803 8 40 5 25 70 56 50 30 70 18.5
470158007 GN 3330-NI-40-600-MT-T
€ 486,73
99 56.8 M 12 600 3090 8 40 5 25 70 56 50 30 70 18.5
470158008 GN 3330-NI-40-800-MT-T
€ 510,28
99 56.8 M 12 800 3376 8 40 5 25 70 56 50 30 70 18.5
