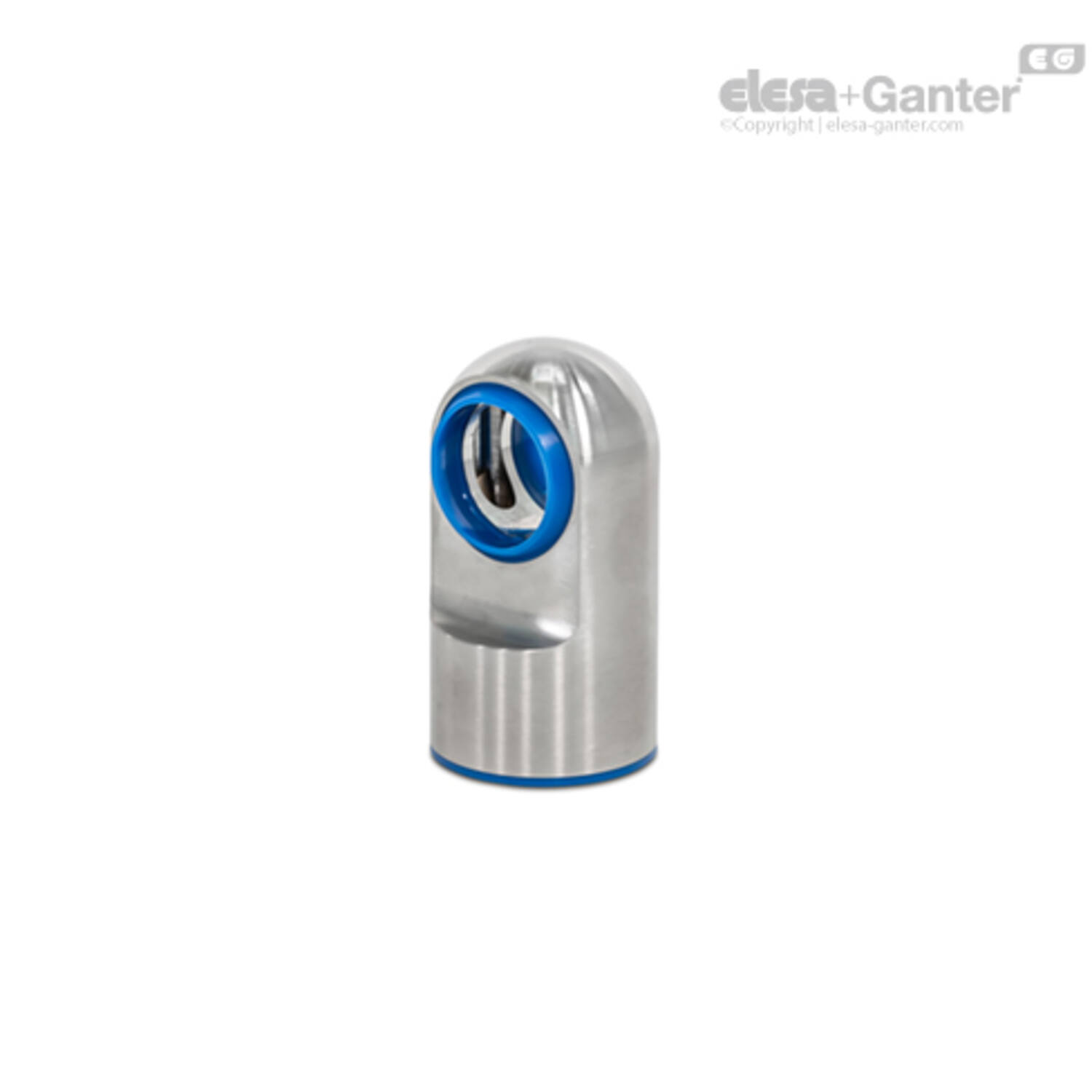

GN 3331

Buisgrepen

Opmerking: de steunvoet is voor de GN 3330 beugelgreep en alleen beschikbaar voor diameter Ø30 of Ø40 mm

Omschrijving

1Specificatie

RVS AISI 304 NI

matte afwerking (Ra < 0,8 µm) MT

Afdichtring en wisser

TPU T

  • Blauw
  • temperatuurbestendig -20 °C tot +110 °C
  • hardheid 95 ±5 Shore A
  • Voldoet aan FDA

Klemwig

Messing

Stelschroef

RVS

2Informatie

De GN 3331 Handgreeppoten voldoen aan de DGUV-testprincipes en zijn bedoeld voor gebruik in hygiënische ruimtes. Het afgedichte montagevlak maakt bevestiging mogelijk zonder dode ruimtes. De hoogwaardige afwerking en niet-concave geometrie voorkomen de aanhechting van vuil en vergemakkelijken de reiniging.

De handgreeppoten zijn ontworpen voor gebruik met buisvormige handgrepen GN 3330 om grote afstanden tussen montagepunten of overmatige lasten op de handgreeppoten te beperken. Ongeacht de toepassing van de handgreep kunnen steunen worden gebruikt voor het bevestigen van stangen en buizen met de overeenkomstige diameter d1. De buis of stang wordt tijdens de installatie vastgezet met de geïntegreerde klemwig.

3Toebehoren4Technische informatie

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d4

d2

Gewicht (g)

d6

AF

t min

h1

d3

d5

B

m

Filter
470158010 GN 3331-NI-30-60-MT-T
€ 120,73
84 46.6 M 10 616 8 5 20 60 46 42 27.5 13.5
470158011 GN 3331-NI-40-70-MT-T
€ 150,38
99 56.8 M 12 990 8 5 25 70 56 50 30 18.5
