GN 852 Verticale snelspanners
GN 852-NI 1
GN 852-NI 2

GN 852
Verticale snelspanners

Smeedstaal, zwart gelakt / gezwart of RVS (1.4301 = A2 = AISI304)

Bekijk volledig
__logo__SPEEDYBLOCK__ __logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type T2: met montagegaten, met U-boutsluiting, met pal
  • Type T: met montagegaten, zonder U-boutsluiting, met pal
  • Type T2S: lasbaar, met U-boutsluiting, met pal
  • Type TS: lasbaar, zonder U-boutsluiting, met pal

Uitvoering in staal

Behuizing / pal / klemhendel

Staal C22

  • gesmeed
  • zwart gelakt (type T2 / T)
  • gezwart (type T2S / TS)

U-boutsluiting / lagerpen

Staal St 37

Verzinkt, blauw gepassiveerd

Alle bewegende delen

gesmeerd met speciaal vet

Uitvoering in roestvrij staal NI

Behuizing / pal / klemhendel / U-boutsluiting

Roestvast AISI 304

gesmeed

Overige onderdelen

Roestvrij staal AISI 303

Alle bewegende delen

gesmeerd met speciaal vet

2Informatie

De GN 852 snelspanners voor zware toepassingen worden gebruikt voor zeer hoge houdkrachten die nodig kunnen zijn bij het vormen van kunststof mallen onder hoge druk.

De slag van de U-boutsluiting kan binnen zijn bereik worden ingesteld.

Naast de standaardlengtes van de in de tabel afgebeelde U-boutsluitingen zijn er ook verschillende andere lengtes beschikbaar in de GN 951.2 series.

3Technische informatie

Uitvoering

GN 852
GN 852 Spansluiting met/zonder spanbeugel, zware uitvoering, verstelbaar, basisframe, tegenstuk, hendel gelakt of gezwart, smeedstaal
GN 852-NI
GN 852-NI Spansluiting met/zonder spanbeugel, zware uitvoering, verstelbaar, basisframe, tegenstuk, beugel en hendel RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470001398 GN 852-1700-T-NI
€ 257,42
101101803 GN 852-1700-T2-NI
€ 266,11
101101841 GN 852-1700-T2S-NI
€ 266,72
101101843 GN 852-1700-TS-NI
€ 252,42
101101534 GN 852-4000-T-NI
€ 387,40
101101531 GN 852-4000-T2-NI
€ 411,07
101101524 GN 852-4000-T2S-NI
€ 381,57
101101536 GN 852-4000-TS-NI
€ 356,75

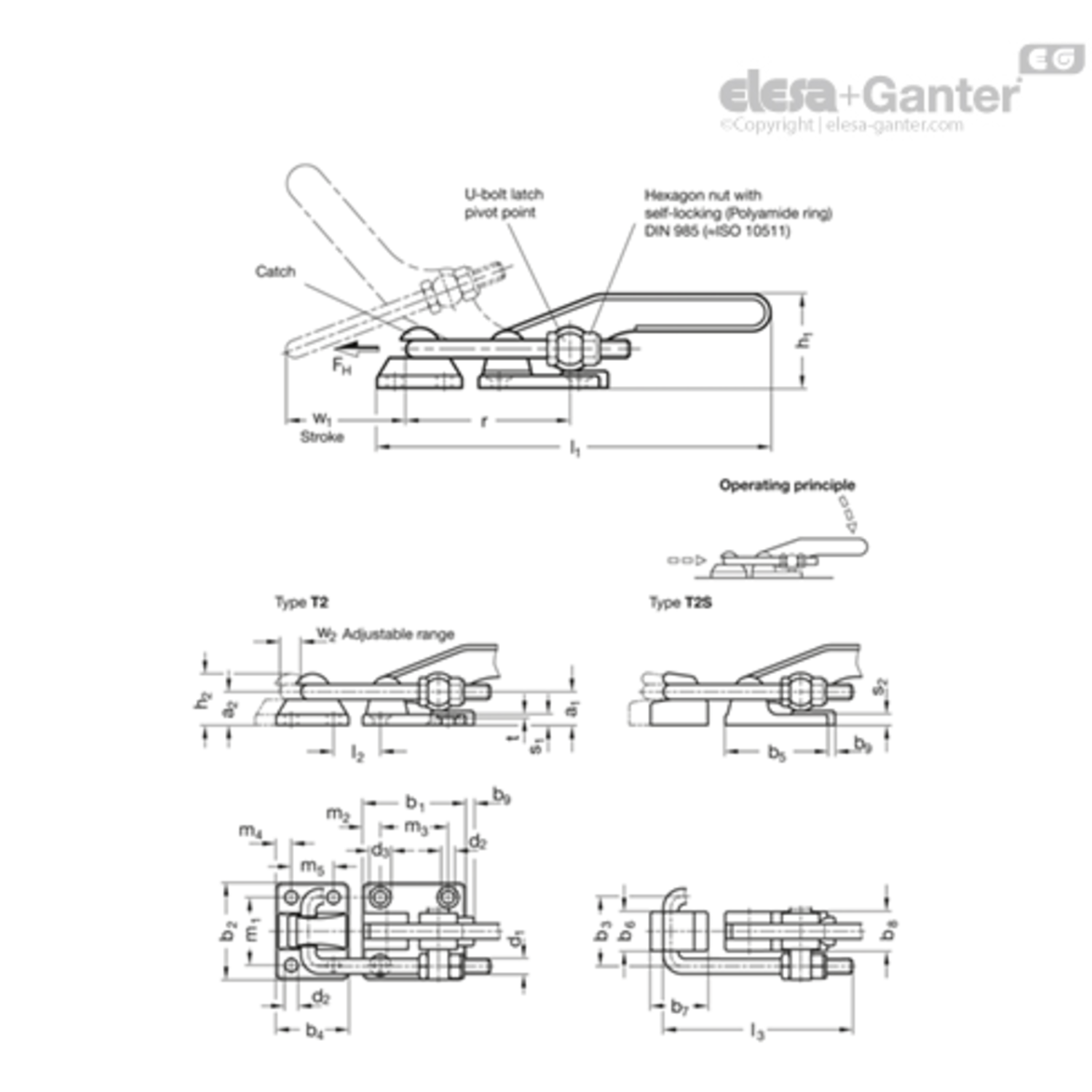

b2

h2

a2

l3 ≈

h

l1

l2 min

d2

w1

Mt.

GN 852.3 w2

m4

b6

GN 851.3 w2

s1

l3

h2 ≈

Gewicht (g)

r ≈

s

b7

m5

d

b5

b1

d1

l1 ≈

t5

t

h1 ≈

l ±1

w

w2 ≈

d3

b4

s2

a1

b3

m2

b9

r2

B

m

b8

FH in N

w1

l2 ≈

m3

m1
64 34.5 N.v.t. 129 55 223 33 46 54 1700 15 10 N.v.t. 15 7 129 34.5 900 96 7 17 28 N.v.t. N.v.t. 64 N.v.t. 223 54 2 55 8.5 54 15 14 N.v.t. N.v.t. N.v.t. 48 11.5 6 7 14 45 6 14000 54 33 45 45
N.v.t. 34.5 21 129 55 223 33 46 54 1700 15 10 N.v.t. 15 7 129 34.5 1100 96 7 17 28 M 10 N.v.t. N.v.t. M 10 223 54 2 55 8.5 54 15 14 N.v.t. N.v.t. 22 48 11.5 6 7 14 45 6 14000 54 33 45 45
N.v.t. 34.5 21 129 55 218 N.v.t. N.v.t. 54 1700 15 N.v.t. 38 15 N.v.t. 129 34.5 900 96 7 17 N.v.t. M 10 26.5 N.v.t. M 10 218 54 N.v.t. 55 N.v.t. 54 15 N.v.t. 28 7 22 N.v.t. N.v.t. 6 N.v.t. N.v.t. N.v.t. 6 14000 54 N.v.t. N.v.t. N.v.t.
64 34.5 N.v.t. 129 55 218 N.v.t. N.v.t. 54 1700 15 N.v.t. 38 15 N.v.t. 129 34.5 756 96 7 17 N.v.t. N.v.t. 26.5 64 N.v.t. 218 54 N.v.t. 55 N.v.t. 54 15 N.v.t. 28 7 N.v.t. N.v.t. N.v.t. 6 N.v.t. N.v.t. N.v.t. 6 14000 54 N.v.t. N.v.t. N.v.t.
80 42.5 27 151 68 271 30 10.5 62 4000 25 12.5 32 25 9 151 42.5 1851 107 9 50 35 N.v.t. 80 85 M12 271 62 2 68 10.5 62 25 16 60 N.v.t. 28 55 14 6 9 16 57 32 30000 62 30 57 57
80 42.5 27 151 68 271 30 10.5 62 4000 25 12.5 32 25 9 151 42.5 2000 107 9 50 35 M 12 80 85 M12 271 62 2 68 10.5 62 25 16 60 N.v.t. 28 55 14 6 9 16 57 32 30000 62 30 57 57
80 42.5 27 151 68 266 30 10.5 62 4000 25 12.5 32 25 N.v.t. 151 42.5 1670 107 9 50 35 M 12 80 85 M12 266 62 2 68 N.v.t. 62 25 16 60 12.7 28 55 14 6 N.v.t. N.v.t. N.v.t. 32 30000 62 N.v.t. 57 57
80 42.5 27 151 68 266 30 10.5 62 4000 25 12.5 32 25 N.v.t. 151 42.5 1420 107 9 50 35 N.v.t. 80 85 M12 266 62 2 68 N.v.t. 62 25 16 60 12.7 28 55 14 6 N.v.t. N.v.t. N.v.t. 32 30000 62 N.v.t. 57 57
