Omschrijving
Materiaal
Op fenol gebaseerd (PF) duroplast, zwarte kleur, glanzende afwerking.
Standaarduitvoering
Messing naven, blind gat met schroefdraad.
Technische gegevens
Trekspanning en slagvastheid: de in de tabel vermelde waarden F1, F2, L1 en L2 zijn verkregen tijdens breekproeven die met de juiste dynamometrische apparatuur zijn uitgevoerd onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur.
|
|
|
|
|
|
|
|
|
|
|
|
|
|

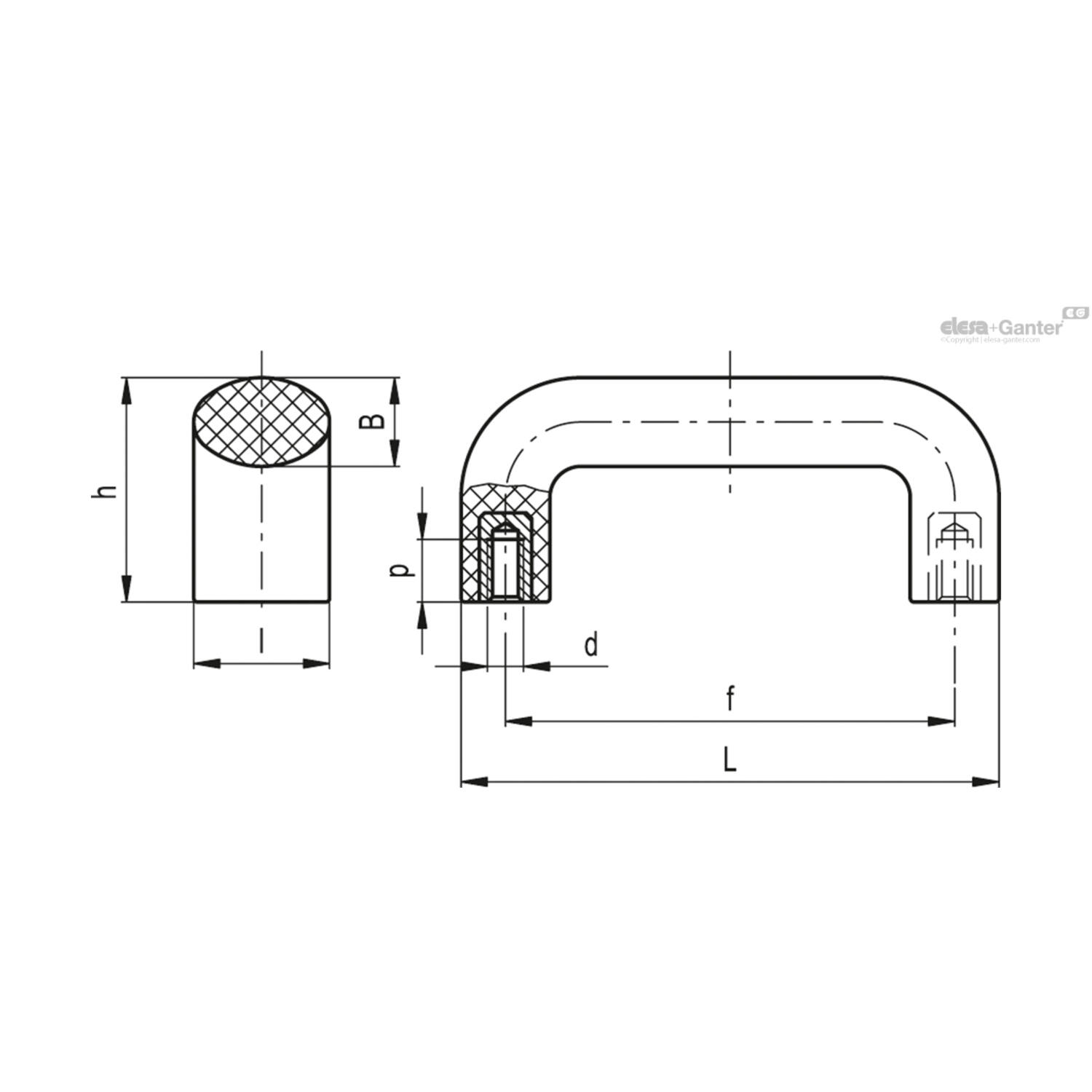

L |
h |
F1 [N] |
p |
f |
Gewicht (g) |
d6H |
L1[J] |
F2 [N] |
l |
L2[J] |
B |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 103 | 43 | 2500 | 12 | 86±0.5 | 85 | M6 | 5 | 2500 | 26 | 6 | 17 |
| 138 | 54 | 4000 | 13 | 117±0.5 | 138 | M8 | 6 | 5000 | 30 | 10 | 20 |
| 198 | 62 | 3000 | 13 | 179±1 | 185 | M8 | 7 | 2000 | 30 | 8 | 20 |
