M.543 Beugelgrepen
M.543 1
M.543 2
M.543 3

M.543
Beugelgrepen

Bekijk volledig
__logo__RoHS__ __logo__PA__ __logo__g13030__ __logo__PP__ __logo__g100__ __logo__ELE_OD__

Omschrijving

1Belangrijkste specificaties

  • M.543: technopolymeer op basis van glasvezelversterkte polyamide (PA), zwarte of oranje kleur, matte afwerking. Messing naaf, blind gat met schroefdraad.
  • M.543-N: technopolymeer op basis van glasvezelversterkte polypropyleen (PP), zwarte kleur, matte afwerking. Messing naaf, blind gat met schroefdraad.
  • M.543-p: technopolymeer op basis van glasvezelversterkte polyamide (PA), zwarte of oranje kleur, matte afwerking. Verzinkt stalen draadstang, afgeschuind plat uiteinde UNI 947: ISO 4753 (zie Technische gegevens).
2

Technische gegevens

Trekspanning en slagvastheid: De in de tabel vermelde waarden voor F1, F2, L1 en L2, zijn het resultaat van breekproeven die onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur met de juiste dynamometrische apparatuur zijn uitgevoerd.

Uitvoering

M.543
M.543 Beugelgreep, kunststof (PA), messing bus blind gat en binnendraad
M.543-p
M.543-p Beugelgreep, kunststof, verzinktstalen draadeind
M.543-N
M.543-N Beugelgreep, kunststof (PP), messing bus blind gat en binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
200104306 M.543/110 B-M6-C2
€ 4,78
200104307 M.543/110 B-M6-C9
€ 4,64
200104312 M.543/120 B-M5-C2
€ 4,71
200104308 M.543/120 B-M5-C9
€ 4,59
200104314 M.543/120 B-M6-C2
€ 4,76
200104309 M.543/120 B-M6-C9
€ 4,59
200104310 M.543/140 B-M6-C2
€ 4,98
200104300 M.543/140 B-M6-C9
€ 4,73
200104330 M.543/140 B-M8-C2
€ 4,98
200104320 M.543/140 B-M8-C9
€ 4,73
200104335 M.543/150 B-M8-C2
€ 5,12
200104325 M.543/150 B-M8-C9
€ 5,12
201579135 M.543/200 B-M10-C2
€ 7,91
200104326 M.543/200 B-M10-C9
€ 6,86
201579130 M.543/200 B-M8-C2
€ 7,91
201579125 M.543/200 B-M8-C9
€ 6,86

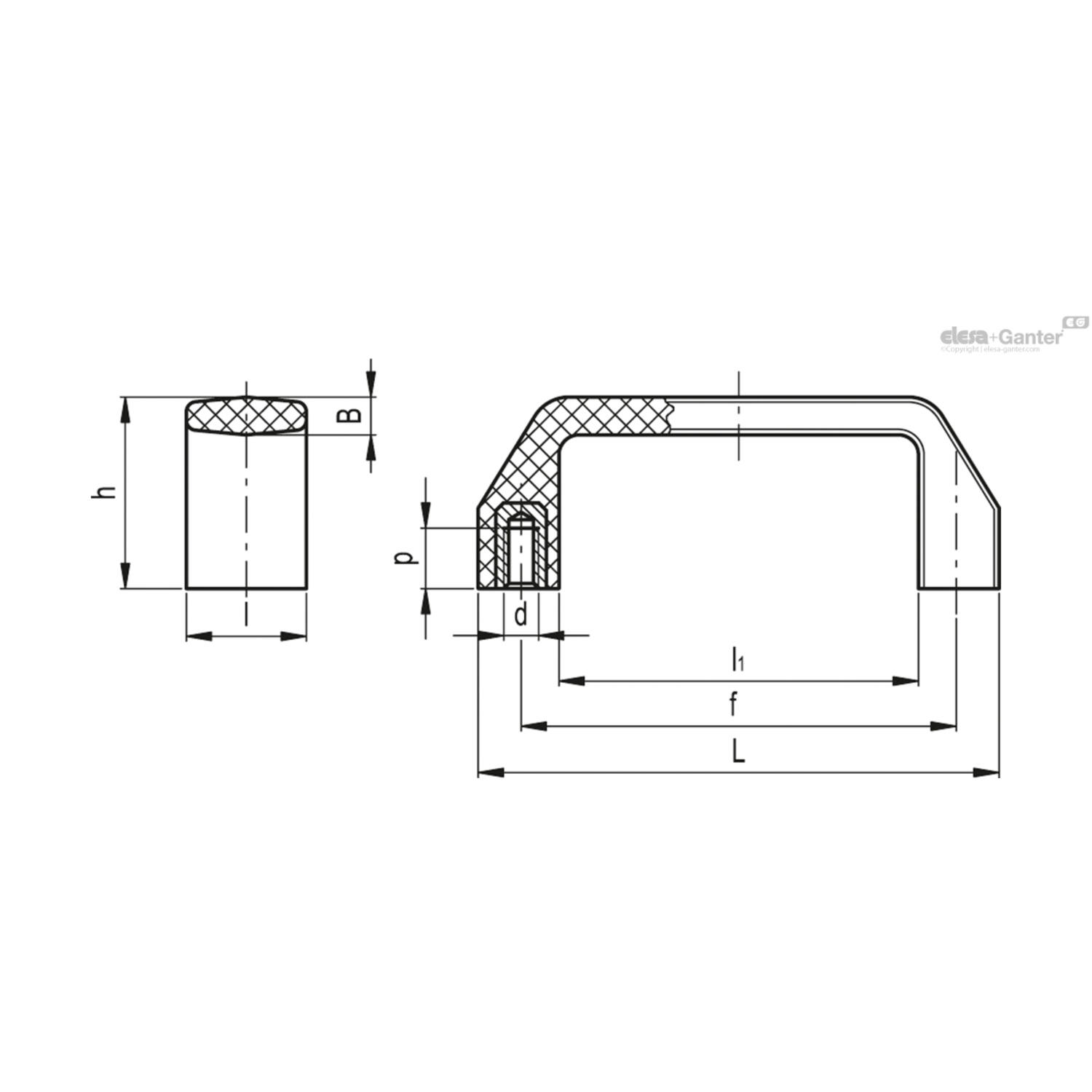

L

h

l1

F1 [N]

p

f

Gewicht (g)

d6H

L1[J]

F2 [N]

l

L2[J]

B
M.543/110 B-M6-C2 36 79 2000 10 21 36 M6 10 1800 21 6 6
107 36 79 2000 10 93.5±0.5 36 M6 10 1800 21 6 6
M.543/120 B-M5-C2 37 90 2000 10 23 40 M5 10 1800 23 7 7
M.543/120 B-M5-C9 37 90 2000 10 23 40 M5 10 1800 23 7 7
M.543/120 B-M6-C2 37 90 2000 10 23 38 M6 10 1800 23 7 7
M.543/120 B-M6-C9 37 90 2000 10 23 38 M6 10 1800 23 7 7
M.543/140 B-M6-C2 38 102 3000 12 25 56 M6 12 1600 25 9 7.5
M.543/140 B-M6-C9 38 102 3000 12 25 56 M6 12 1600 25 9 7.5
M.543/140 B-M8-C2 38 102 3000 13 25 52 M8 12 1600 25 9 7.5
M.543/140 B-M8-C9 38 102 3000 13 25 52 M8 12 1600 25 9 7.5
M.543/150 B-M8-C2 45 116 2000 13 26 59 M8 18 1800 26 16 7.5
M.543/150 B-M8-C9 45 116 2000 13 26 59 M8 18 1800 26 16 7.5
M.543/200 B-M10-C2 51 160 3200 13 28 88 M10 24 2500 28 30 9
M.543/200 B-M10-C9 51 160 3200 13 28 88 M10 24 2500 28 30 9
M.543/200 B-M8-C2 51 160 3000 13 28 93 M8 24 2300 28 30 9
M.543/200 B-M8-C9 51 160 3000 13 28 93 M8 24 2300 28 30 9
