MRH

Inklapbare handgrepen met verzonken blad

Basis

Technopolymeer op basis van acetaal (POM), zwarte kleur, matte afwerking, hoge UV-bestendigheid.

Handgreep

SUPER-technopolymeer op basis van glasvezelversterkte polyamide (PA), zwarte kleur, matte afwerking, hoge UV-bestendigheid.

AISI 316 roestvrijstalen stalen veer.

AISI 316 roestvrijstalen rotatiepin.

Bevestigingsinzetstuk

SUPER-technopolymeer op basis van glasvezelversterkte polyamide (PA), zwarte kleur, matte afwerking, hoge UV-bestendigheid.

AISI 316 roestvrijstalen zelftappende schroeven Ø3,5 (inbegrepen in de levering).

Standaarduitvoeringen

• MRH.80-6: montage op panelen met een maximale dikte van 6 mm.

• MRH.80-12: montage op sandwichpanelen met een dikte tussen 6 en 12 mm.

Eigenschappen en toepassing

De MRH-handgreep is volledig verzonken.

Door te drukken op de intrekbare knop komt de handgreep uit haar behuizing dankzij een klikmechanisme, zodat panelen, laden enz. kunnen worden geopend.

Technische gegevens

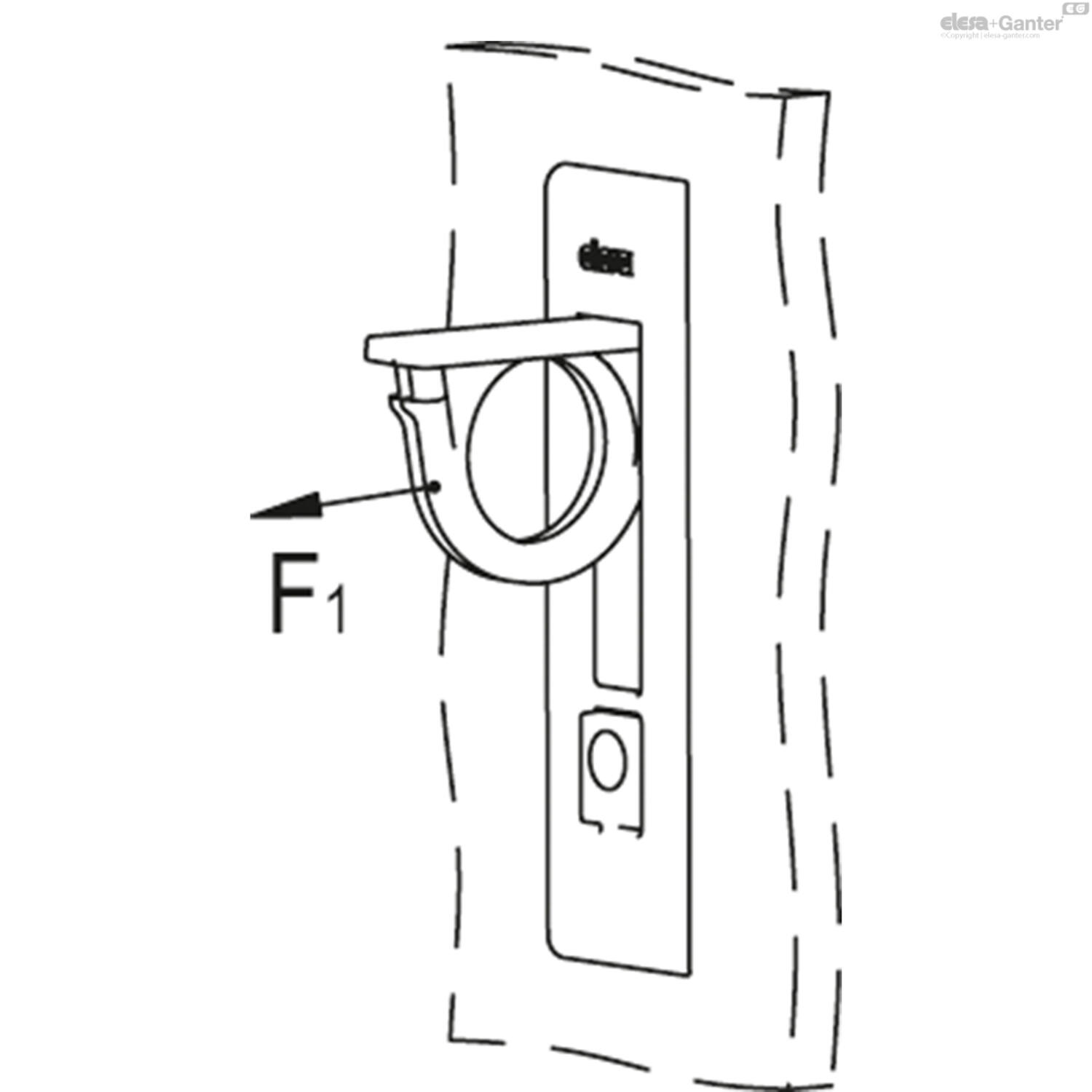

Trekspanning: de waarden F₁ in de tabel zijn verkregen tijdens breekproeven die zijn uitgevoerd onder de testomstandigheden getoond in de afbeelding, bij omgevingstemperatuur.



Montage-instructies

• Boor de greepbehuizing volgens de sjabloonafmetingen.

• Verwijder alle bramen voordat u de handgreep monteert.

• Steek de basis van de handgreep volledig in het gat.

• Voer het bevestigingsinzetstuk tot de aanslag in met de zelftappende schroeven (inbegrepen in de levering). Het aanbevolen aanhaalmoment is 1 Nm.
