SFN. Ontluchtingsdoppen
SFN+F-N 1
SFN+F-N 2

SFN.
Ontluchtingsdoppen

Bekijk volledig
__logo__ELE_OD__ __logo__IF80__ __logo__RoHS__ __logo__PA__ __logo__g10030__

Omschrijving

1Belangrijkste specificaties

Afdekking

Technopolymeer op polyamidebasis (PA), semi-matte afwerking.

  • SFN.: RAL 2004 oranje, ‘OIL’-markering.
  • SFN......-C9: RAL 9005 zwarte kleur, ‘OIL’-markering.
  • SFN......-C2-N: RAL 2004 oranje, zonder ‘OIL’-markering.
  • SFN......-C9-N: RAL 9005 zwarte kleur, zonder ‘OIL’-markering.

Draadfitting

Technopolymeer op polyamidebasis (PA), zwarte kleur, semi-matte afwerking.

Pakkingring

NBR synthetisch rubber.

Standaarduitvoeringen

  • SFN.: zonder luchtfilter.
  • SFN+F: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ.
  • SFN-BA+F: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ.

Verzinkte bajonet van staalplaat.

Verchroomde stalen veiligheidsketting.

Maximale continue werktemperatuur

100°C.

2Algemene informatie

Eigenschappen en toepassing

SFN. ontluchtingsdoppen zijn door hun hoge luchtdebiet bijzonder geschikt voor gebruik op hydraulische aggregaten of tanks die onderhevig zijn aan snelle veranderingen in het vloeistofvolume.

Technische gegevens

Het luchtdebiet voor elk model kan worden bepaald uit de grafiek die het verschil berekent tussen de druk binnen en buiten het reservoir.


3Overige uitvoeringen

Speciale uitvoering op aanvraag

Schroefdraadconnector ook met NPT-draad (National Taper Pipe Thread - ANSI-ASME B1-20) voor de codes gemarkeerd met # in de tabel.
Video's

Uitvoering

SFN+F
SFN+F Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, met OIL-markering
SFN+F-N
SFN+F-N Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, zonder OIL-markering
SFN.
SFN. Ontluchtingsdop, zonder luchtfilter, NBR afdichtingsring, met OIL-markering
SFN-N
SFN-N Ontluchtingsdop, zonder luchtfilter, NBR afdichtingsring, zonder OIL-markering
SFN-BA+F
SFN-BA+F Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, verzinkt stalen bajonet en verchroomd stalen veiligheidsketting, met...
SFN-BA+F-N
SFN-BA+F-N Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, verzinkt stalen bajonet en verchroomd stalen veiligheidsketting,...
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470046161 SFN.30-1/2+F-C2-N
€ 3,32
470046163 SFN.30-1/2+F-C9-N
€ 3,32
470046155 SFN.30-1/4+F-C2-N#
€ 3,29
470046157 SFN.30-1/4+F-C9-N#
€ 3,29
470182720 SFN.30-12x1.5+F-C2-N
€ 3,25
470182722 SFN.30-12x1.5+F-C9-N
€ 3,25
470182723 SFN.30-14x1.5+F-C2-N
€ 3,25
470182725 SFN.30-14x1.5+F-C9-N
€ 3,25
470182726 SFN.30-16x1.5+F-C2-N
€ 3,25
470182728 SFN.30-16x1.5+F-C9-N
€ 3,25
470182729 SFN.30-18x1.5+F-C2-N
€ 3,25
470182731 SFN.30-18x1.5+F-C9-N
€ 3,25
470182732 SFN.30-20x1.5+F-C2-N
€ 3,25
470182734 SFN.30-20x1.5+F-C9-N
€ 3,25
470182735 SFN.30-22x1.5+F-C2-N
€ 3,25
470182737 SFN.30-22x1.5+F-C9-N
€ 3,25
470046158 SFN.30-3/8+F-C2-N
€ 3,25
470046160 SFN.30-3/8+F-C9-N
€ 3,25
470046179 SFN.40-1+F-C2-N
€ 4,54
470046181 SFN.40-1+F-C9-N
€ 4,54
470046173 SFN.40-1/2+F-C2-N#
€ 4,20
470046175 SFN.40-1/2+F-C9-N#
€ 4,20
470046176 SFN.40-3/4+F-C2-N#
€ 4,20
470046178 SFN.40-3/4+F-C9-N#
€ 4,20
470046167 SFN.40-3/8+F-C2-N#
€ 4,42
470046169 SFN.40-3/8+F-C9-N#
€ 4,42
470046191 SFN.57-1+F-C2-N
€ 6,88
470046193 SFN.57-1+F-C9-N
€ 6,88
470046194 SFN.57-1¼+F-C2-N
€ 6,88
470046196 SFN.57-1¼+F-C9-N
€ 6,88
470046197 SFN.57-1½+F-C2-N
€ 7,64
470046199 SFN.57-1½+F-C9-N
€ 7,64
470046185 SFN.57-3/4+F-C2-N#
€ 6,88
470046187 SFN.57-3/4+F-C9-N#
€ 6,88
470046125 SFN.70-1¼+F-C2-N
€ 10,15
470046127 SFN.70-1¼+F-C9-N
€ 10,15
470046203 SFN.70-2+F-C2-N
€ 11,64
470046205 SFN.70-2+F-C9-N
€ 11,64
470046122 SFN.70-3/4+F-C2-N#
€ 10,15
470046124 SFN.70-3/4+F-C9-N#
€ 10,15

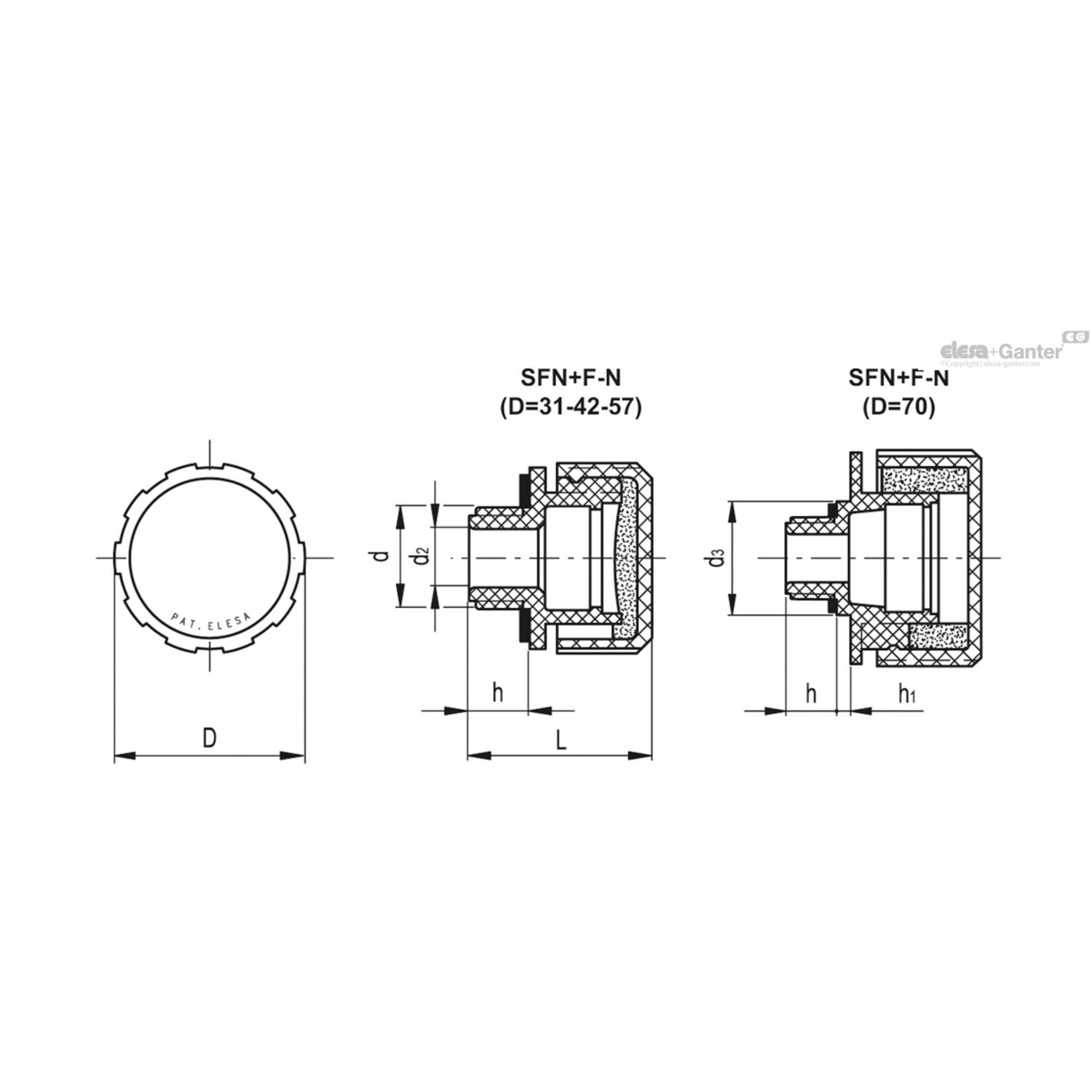

L

h

d2

Gewicht (g)

D

d

h1

d3
29.5 9.5 12 11 31 G1/2 N.v.t. N.v.t.
29.5 9.5 12 11 31 G1/2 N.v.t. N.v.t.
29.5 9.5 8 10 31 G1/4 N.v.t. N.v.t.
29.5 9.5 8 10 31 G1/4 N.v.t. N.v.t.
29.5 9.5 6 10 31 M12x1.5 N.v.t. N.v.t.
29.5 9.5 6 10 31 M12x1.5 N.v.t. N.v.t.
29.5 9.5 8 10 31 M14x1.5 N.v.t. N.v.t.
29.5 9.5 8 10 31 M14x1.5 N.v.t. N.v.t.
29.5 9 10 10 31 M16x1.5 N.v.t. N.v.t.
29.5 9 10 10 31 M16x1.5 N.v.t. N.v.t.
29.5 9 10 10 31 n.v.t. N.v.t. N.v.t.
29.5 9 10 10 31 n.v.t. N.v.t. N.v.t.
29.5 9 10 11 31 M20x1.5 N.v.t. N.v.t.
29.5 9 10 11 31 M20x1.5 N.v.t. N.v.t.
29.5 9 13.5 11 31 M22x1.5 N.v.t. N.v.t.
29.5 9 13.5 11 31 M22x1.5 N.v.t. N.v.t.
29.5 9.5 10 11 31 G3/8 N.v.t. N.v.t.
29.5 9.5 10 11 31 G3/8 N.v.t. N.v.t.
36.5 11.5 18 24 42 G1 N.v.t. N.v.t.
36.5 11.5 18 24 42 G1 N.v.t. N.v.t.
36.5 11.5 12 23 42 G1/2 N.v.t. N.v.t.
36.5 11.5 12 23 42 G1/2 N.v.t. N.v.t.
36.5 11.5 18 22 42 G3/4 N.v.t. N.v.t.
36.5 11.5 18 22 42 G3/4 N.v.t. N.v.t.
36.5 11.5 10 21 42 G3/8 N.v.t. N.v.t.
36.5 11.5 10 21 42 G3/8 N.v.t. N.v.t.
42 14 23 38 57 G 1 N.v.t. N.v.t.
42 14 23 38 57 G 1 N.v.t. N.v.t.
44 16 28 39 57 G1 1/4 N.v.t. N.v.t.
44 16 28 39 57 G1 1/4 N.v.t. N.v.t.
44 16 28 40 57 G1 1/2 N.v.t. N.v.t.
44 16 28 40 57 G1 1/2 N.v.t. N.v.t.
42 14 18 40 57 G3/4 N.v.t. N.v.t.
42 14 18 37 57 G 3/4 N.v.t. N.v.t.
59 17 23 77 70 G1 1/4 N.v.t. N.v.t.
59 17 23 77 70 G1 1/4 N.v.t. N.v.t.
59 17 23 82 70 G 2 N.v.t. N.v.t.
59 17 23 82 70 G 2 N.v.t. N.v.t.
63 15 16 76 70 G 3/4 6 35
63 15 16 76 70 G 3/4 6 35
