SFN. Ontluchtingsdoppen
SFN+F 1
SFN+F 2

SFN.
Ontluchtingsdoppen

Bekijk volledig
__logo__ELE_OD__ __logo__IF80__ __logo__RoHS__ __logo__PA__ __logo__g10030__

Omschrijving

1Belangrijkste specificaties

Afdekking

Technopolymeer op polyamidebasis (PA), semi-matte afwerking.

  • SFN.: RAL 2004 oranje, ‘OIL’-markering.
  • SFN......-C9: RAL 9005 zwarte kleur, ‘OIL’-markering.
  • SFN......-C2-N: RAL 2004 oranje, zonder ‘OIL’-markering.
  • SFN......-C9-N: RAL 9005 zwarte kleur, zonder ‘OIL’-markering.

Draadfitting

Technopolymeer op polyamidebasis (PA), zwarte kleur, semi-matte afwerking.

Pakkingring

NBR synthetisch rubber.

Standaarduitvoeringen

  • SFN.: zonder luchtfilter.
  • SFN+F: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ.
  • SFN-BA+F: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ.

Verzinkte bajonet van staalplaat.

Verchroomde stalen veiligheidsketting.

Maximale continue werktemperatuur

100°C.

2Algemene informatie

Eigenschappen en toepassing

SFN. ontluchtingsdoppen zijn door hun hoge luchtdebiet bijzonder geschikt voor gebruik op hydraulische aggregaten of tanks die onderhevig zijn aan snelle veranderingen in het vloeistofvolume.

Technische gegevens

Het luchtdebiet voor elk model kan worden bepaald uit de grafiek die het verschil berekent tussen de druk binnen en buiten het reservoir.


3Overige uitvoeringen

Speciale uitvoering op aanvraag

Schroefdraadconnector ook met NPT-draad (National Taper Pipe Thread - ANSI-ASME B1-20) voor de codes gemarkeerd met # in de tabel.
Video's

Uitvoering

SFN+F
SFN+F Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, met OIL-markering
SFN+F-N
SFN+F-N Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, zonder OIL-markering
SFN.
SFN. Ontluchtingsdop, zonder luchtfilter, NBR afdichtingsring, met OIL-markering
SFN-N
SFN-N Ontluchtingsdop, zonder luchtfilter, NBR afdichtingsring, zonder OIL-markering
SFN-BA+F
SFN-BA+F Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, verzinkt stalen bajonet en verchroomd stalen veiligheidsketting, met...
SFN-BA+F-N
SFN-BA+F-N Ontluchtingsdop, met 'tech-foam' luchtfilter, NBR afdichtingsring, verzinkt stalen bajonet en verchroomd stalen veiligheidsketting,...
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
201001980 SFN.30-1/2+F
€ 3,32
470046162 SFN.30-1/2+F-C9
€ 3,32
201001960 SFN.30-1/4+F#
€ 3,29
470046156 SFN.30-1/4+F-C9#
€ 3,29
470182066 SFN.30-12x1.5+F
€ 3,25
470182721 SFN.30-12x1.5+F-C9
€ 3,25
470182067 SFN.30-14x1.5+F
€ 3,25
470182724 SFN.30-14x1.5+F-C9
€ 3,25
470182068 SFN.30-16x1.5+F
€ 3,25
470182727 SFN.30-16x1.5+F-C9
€ 3,25
470182069 SFN.30-18x1.5+F
€ 3,25
470182730 SFN.30-18x1.5+F-C9
€ 3,25
470182070 SFN.30-20x1.5+F
€ 3,25
470182733 SFN.30-20x1.5+F-C9
€ 3,25
470182071 SFN.30-22x1.5+F
€ 3,25
470182736 SFN.30-22x1.5+F-C9
€ 3,25
201001970 SFN.30-3/8+F
€ 3,25
470046159 SFN.30-3/8+F-C9
€ 3,25
201002040 SFN.40-1+F
€ 4,54
470046180 SFN.40-1+F-C9
€ 4,54
201002020 SFN.40-1/2+F#
€ 4,20
470046174 SFN.40-1/2+F-C9#
€ 4,20
201002030 SFN.40-3/4+F#
€ 4,20
470046177 SFN.40-3/4+F-C9#
€ 4,20
201002000 SFN.40-3/8+F#
€ 4,42
470046168 SFN.40-3/8+F-C9#
€ 4,42
201002080 SFN.57-1+F
€ 6,88
470046192 SFN.57-1+F-C9
€ 6,88
201002090 SFN.57-1¼+F
€ 6,88
470046195 SFN.57-1¼+F-C9
€ 6,88
201002100 SFN.57-1½+F
€ 7,64
470046198 SFN.57-1½+F-C9
€ 7,64
201002060 SFN.57-3/4+F#
€ 6,88
470046186 SFN.57-3/4+F-C9#
€ 6,88
201001710 SFN.70-1¼+F
€ 10,15
470046126 SFN.70-1¼+F-C9
€ 10,15
201002120 SFN.70-2+F
€ 11,64
470046204 SFN.70-2+F-C9
€ 11,64
201001700 SFN.70-3/4+F#
€ 10,15
470046123 SFN.70-3/4+F-C9#
€ 10,15

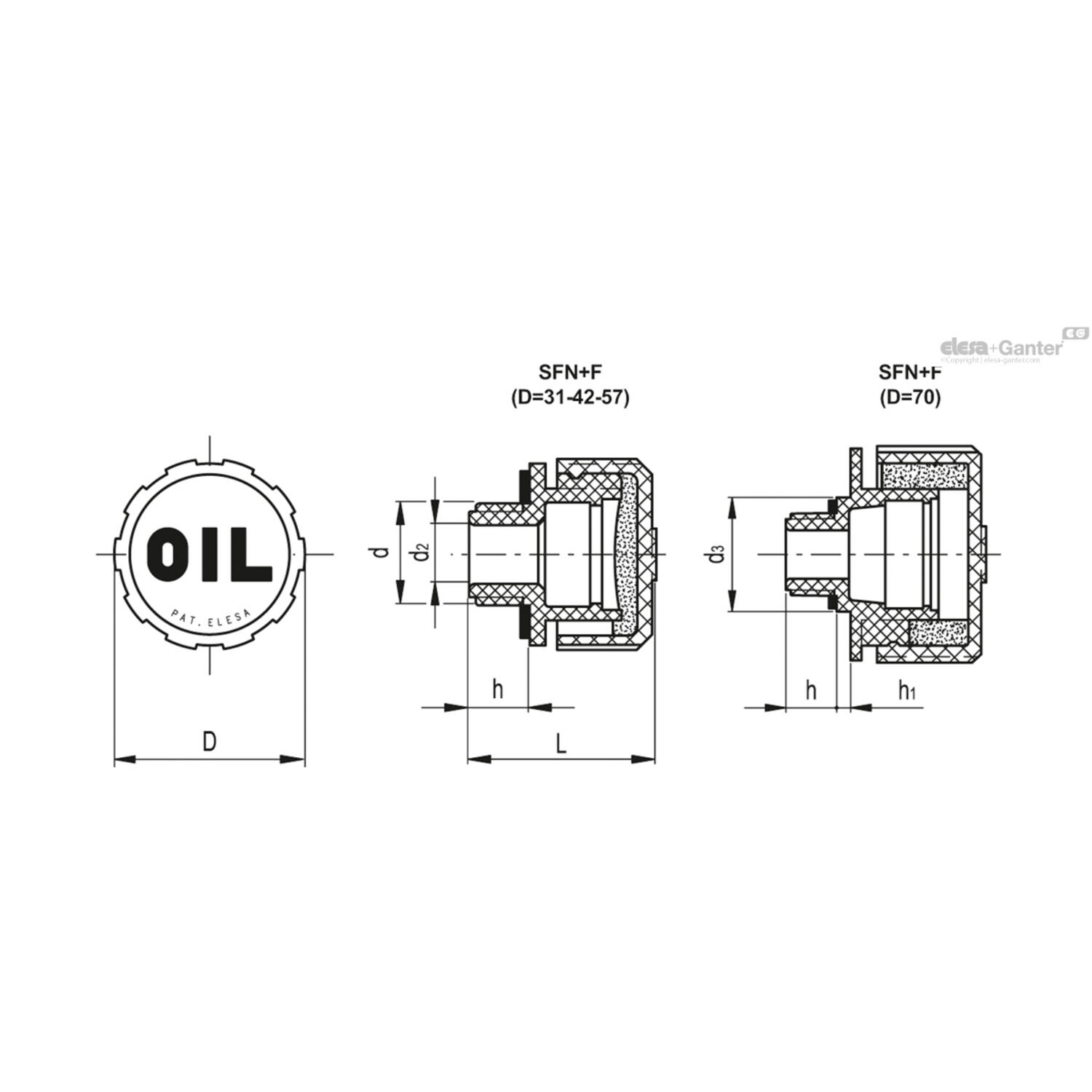

L

h

d2

Gewicht (g)

D

d

h1

d3
29.5 9.5 12 11 31 G1/2 N.v.t. N.v.t.
29.5 9.5 12 11 31 G1/2 N.v.t. N.v.t.
29.5 9.5 8 10 31 G1/4 N.v.t. N.v.t.
29.5 9.5 8 10 31 G1/4 N.v.t. N.v.t.
29.5 9.5 6 10 31 M12x1.5 N.v.t. N.v.t.
29.5 9.5 6 10 31 M12x1.5 N.v.t. N.v.t.
29.5 9.5 8 10 31 M14x1.5 N.v.t. N.v.t.
29.5 9.5 8 10 31 M14x1.5 N.v.t. N.v.t.
29.5 9 10 10 31 M16x1.5 N.v.t. N.v.t.
29.5 9 10 10 31 M16x1.5 N.v.t. N.v.t.
29.5 9 10 10 31 n.v.t. N.v.t. N.v.t.
29.5 9 10 10 31 n.v.t. N.v.t. N.v.t.
29.5 9 10 11 31 M20x1.5 N.v.t. N.v.t.
29.5 9 10 11 31 M20x1.5 N.v.t. N.v.t.
29.5 9 13.5 11 31 M22x1.5 N.v.t. N.v.t.
29.5 9 13.5 11 31 M22x1.5 N.v.t. N.v.t.
29.5 9.5 10 11 31 G3/8 N.v.t. N.v.t.
29.5 9.5 10 11 31 G3/8 N.v.t. N.v.t.
36.5 11.5 18 24 42 G1 N.v.t. N.v.t.
36.5 11.5 18 24 42 G1 N.v.t. N.v.t.
36.5 11.5 12 23 42 G1/2 N.v.t. N.v.t.
36.5 11.5 12 23 42 G1/2 N.v.t. N.v.t.
36.5 11.5 18 23 42 G3/4 N.v.t. N.v.t.
36.5 11.5 18 22 42 G3/4 N.v.t. N.v.t.
36.5 11.5 10 21 42 G3/8 N.v.t. N.v.t.
36.5 11.5 10 21 42 G3/8 N.v.t. N.v.t.
42 14 23 42 57 G1 N.v.t. N.v.t.
42 14 23 42 57 G1 N.v.t. N.v.t.
44 16 28 44 57 G1 1/4 N.v.t. N.v.t.
44 16 28 44 57 G1 1/4 N.v.t. N.v.t.
44 16 28 45 57 G1 1/2 N.v.t. N.v.t.
44 16 28 45 57 G1 1/2 N.v.t. N.v.t.
42 14 18 40 57 G3/4 N.v.t. N.v.t.
42 14 18 40 57 G3/4 N.v.t. N.v.t.
59 17 23 81 70 G1 1/4 N.v.t. N.v.t.
59 17 23 81 70 G1 1/4 N.v.t. N.v.t.
59 17 23 91 70 G2 N.v.t. N.v.t.
59 17 23 91 70 G2 N.v.t. N.v.t.
63 15 16 82 70 G3/4 6 35
63 15 16 77 70 G3/4 6 35
