SFP+F-FIL Ontluchtingsdop, met 'tech-fil' luchtfilter, met OIL-markering

SFP.

Ontluchtingsdoppen

SFP.

Ontluchtingsdoppen

# Types op aanvraag verkrijgbaar met NPT-schroefdraad (National Taper Pipe Thread - ANSI-ASME B1-20).

Bekijk volledig

Datasheet

Omschrijving

1Belangrijkste specificaties

Afdekking

Technopolymeer op polyamidebasis (PA), semi-matte afwerking.

SFP......: RAL 2004 oranje, ‘OIL’-markering.

SFP.....-C9: RAL 9005 zwarte kleur, ‘OIL’-markering.

SFP.....-C2-N: RAL 2004 oranje, zonder ‘OIL’-markering.

SFP.....-C9-N: RAL 9005 zwarte kleur, zonder ‘OIL’-markering.

Draadfitting

Technopolymeer op polyamidebasis (PA), zwarte kleur, semi-matte afwerking.

Pakkingring

NBR synthetisch rubber.

Spatscherm

technopolymeer.

Standaarduitvoeringen

SFP.: zonder luchtfilter (zwart spatscherm).

SFP+F-FIL: met ‘tech-fil’ luchtfilter in verzinkt staaldraad (oranje spatscherm).

SFP+F-FOAM: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ (grijs spatscherm).

SFP-BA+F: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ (grijs spatscherm).

Verzinkte bajonet van staalplaat.

Verchroomde stalen veiligheidsketting.

Maximale continue werktemperatuur

100°C.

2Algemene informatie

Eigenschappen en toepassing

SFP. ontluchtingsdoppen worden geleverd met een spatscherm (originele ELESA-uitvoering) die olieverlies voorkomt en zijn bijzonder geschikt voor gebruik waar olie heftig wordt geagiteerd en tegen de ontluchtingsdop kan spatten.

Technische gegevens

Het luchtdebiet voor elk model kan worden bepaald uit de grafiek die het verschil berekent tussen de druk binnen en buiten het reservoir.

3Overige uitvoeringen

Speciale uitvoering op aanvraag

Schroefdraadconnector ook met NPT-draad (National Taper Pipe Thread - ANSI-ASME B1-20) voor de codes gemarkeerd met # in de tabel.

Video's

Scroll onderstaande tabel om meer te zien

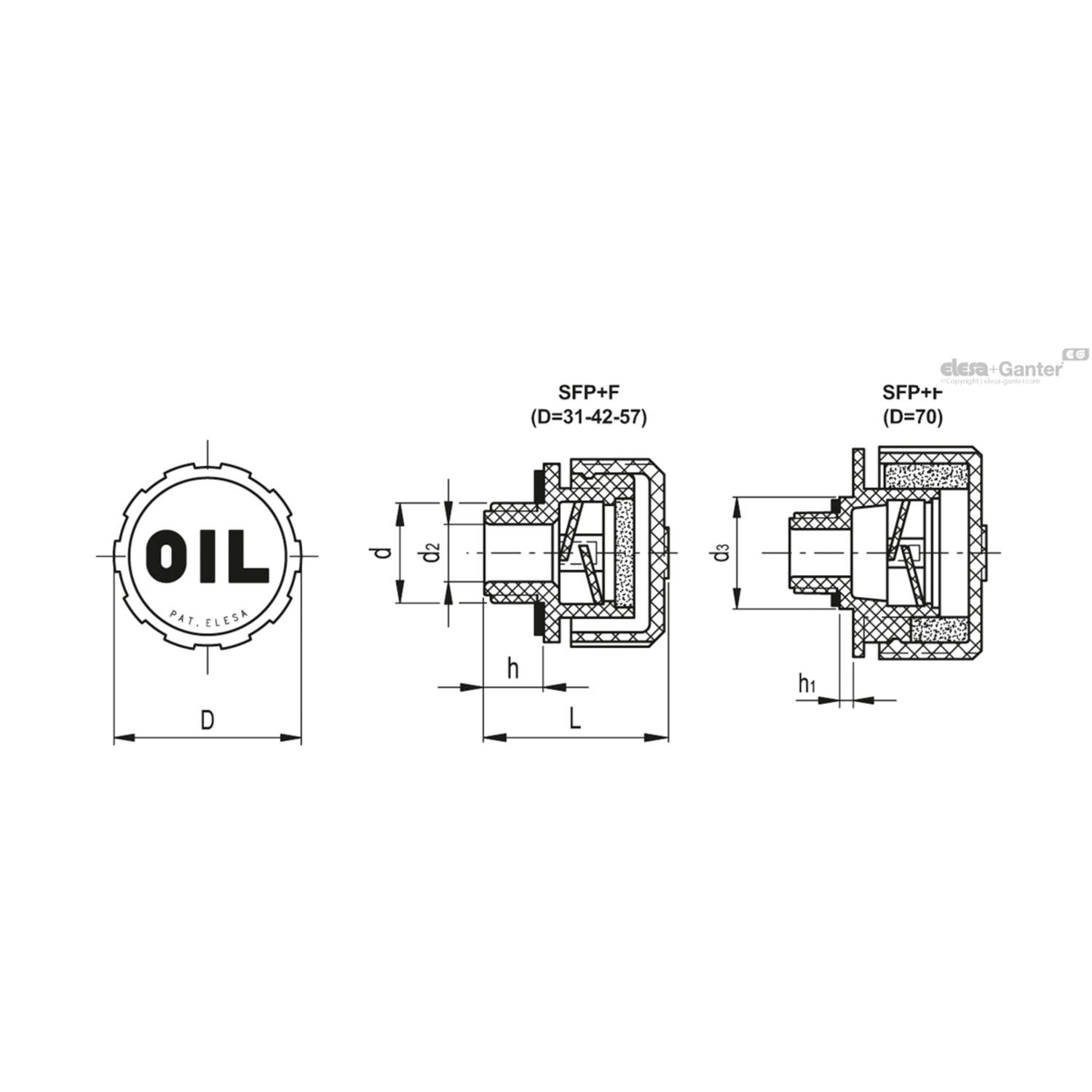

Code	Product omschrijving	Aantal	CAD	L#	h	d2	Gewicht (g)	D	d	h1	d3
			Filter
201001170	SFP.30-1/2+F FIL	€ 4,39		29.5	9.5	12	15	31	G 1/2	N.v.t.	N.v.t.
470046000	SFP.30-1/2+F FIL-C9	€ 4,39		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201000990	SFP.30-1/4+F FIL	€ 4,27		29.5	9.5	8	11	31	G 1/4	N.v.t.	N.v.t.
470045910	SFP.30-1/4+F FIL-C9	€ 4,27		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001020	SFP.30-16x1.5+F FIL	€ 4,25		29.5	9.5	10	12	31	M16x1.5	N.v.t.	N.v.t.
470045925	SFP.30-16x1.5+F FIL-C9	€ 4,25		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001050	SFP.30-18x1.5+F FIL	€ 4,25		29.5	9.5	10	13	31	M18x1.5	N.v.t.	N.v.t.
470045940	SFP.30-18x1.5+F FIL-C9	€ 4,25		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001080	SFP.30-20x1.5+F FIL	€ 4,39		29.5	9.5	12	13	31	M20x1.5	N.v.t.	N.v.t.
470045955	SFP.30-20x1.5+F FIL-C9	€ 4,39		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001110	SFP.30-22x1.5+F FIL	€ 4,39		29.5	9.5	12	14	31	M22x1.5	N.v.t.	N.v.t.
470045970	SFP.30-22x1.5+F FIL-C9	€ 4,39		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001140	SFP.30-3/8+F FIL	€ 4,25		29.5	9.5	10	13	31	G 3/8	N.v.t.	N.v.t.
470045985	SFP.30-3/8+F FIL-C9	€ 4,25		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001230	SFP.40-1+F FIL	€ 5,78		36.5	11.5	18	24	42	G 1	N.v.t.	N.v.t.
470046030	SFP.40-1+F FILC9	€ 5,78		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201002160	SFP.40-1/2+F FIL	€ 5,29		36.5	11.5	12	26	42	G 1/2	N.v.t.	N.v.t.
470046219	SFP.40-1/2+F FIL-C9	€ 5,29		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001200	SFP.40-3/4+F FIL	€ 5,25		36.5	11.5	18	28	42	G 3/4	N.v.t.	N.v.t.
470046015	SFP.40-3/4+F FIL-C9	€ 5,25		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201002130	SFP.40-3/8+F FIL	€ 5,32		36.5	11.5	10	23	42	G 3/8	N.v.t.	N.v.t.
470046210	SFP.40-3/8+F FIL-C9	€ 5,32		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201002220	SFP.57-1+F FIL	€ 8,20		42	14	23	50	57	G 1	N.v.t.	N.v.t.
470046237	SFP.57-1+F FIL-C9	€ 8,20		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001440	SFP.57-1¼+F FIL	€ 8,64		44	16	28	50	57	G1 1/4	N.v.t.	N.v.t.
470046045	SFP.57-1¼+F FIL-C9	€ 8,64		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201001490	SFP.57-1½+F FIL	€ 9,03		44	16	28	54	57	G1 1/2	N.v.t.	N.v.t.
470046060	SFP.57-1½+F FIL-C9	€ 9,03		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
201002190	SFP.57-3/4+F FIL	€ 8,10		42	14	18	50	57	G 3/4	N.v.t.	N.v.t.
470046228	SFP.57-3/4+F FIL-C9	€ 8,10		n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.	n.v.t.
