GN 918.5

Excenter spanner RVS

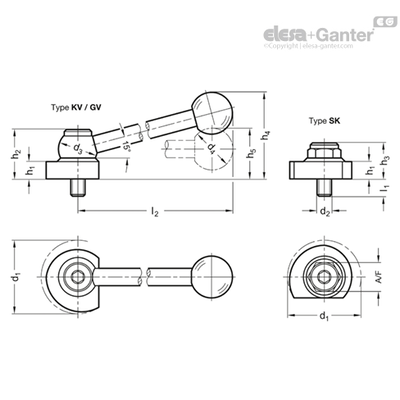

Typen

• Type KV / KVS / KVB: met kogelgreep, hoekig (kartelranden)

• Type GV / GVS / GVB: met kogelgreep, recht (kartelranden)

• Type SK / SKS / SKB: met zeskant

Klemrichting

• Type R: rotatie rechtsom (getekende uitvoering)

• Type L: rotatie linksom

Uitvoering met Draadbout

• Spiraalexcenter

• AISI 303, chemisch vernikkeld

• Schroefbout en drukring

• AISI 630, gehard

• Hendel

• AISI 303, mat gestraald

Uitvoering met Schroef aan de zijde van de operator

• Spiraalexcenter

• AISI 303, chemisch vernikkeld

• Geleidebus en drukring

• AISI 630, gehard

• Cilinderkopschroef DIN 912-A2-70

• Hendel

• AISI 303, mat gestraald

Uitvoering met Schroef aan de achterzijde

• Spiraalexcenter

• AISI 303, chemisch vernikkeld

• Draadbus, drukring en ring

• AISI 630, gehard

• Cilinderkopschroef DIN 912-A2-70

• Hendel

• AISI 303, mat gestraald

Kogelknop DIN 319

Kunststof, duroplast

zwart, glanzende afwerking

Spiraalexcenters GN 918.5 maken een snelle en stevige klemming en ontgrendeling met een relatief groot bereik en een hoge klemkracht mogelijk. De nok biedt het voordeel dat de klemkracht in elke hoekpositie constant blijft. Bovendien is de nok zelfborgend. De kogelgrepen van type KV / KVS / KVB en GV / GVS / GVB worden positief verbonden met de spiraalexcenter door middel van een kartelrand. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming.

Uitvoering met Draadbout

Door het gebruik van de drukring zijn er geen bijzondere eisen voor de uitvoering van het draadgat, zodat het bijvoorbeeld ook kan worden gemonteerd op tafels met T-groeven.

Uitvoering met Schroef aan de zijde van de operator

De bevestiging via schroef aan de zijde van de operator overbrugt een groter klembereik. Een voldoende grote inschroefdiepte t is nodig om de schroefkrachten veilig te absorberen. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.

Uitvoering met Schroef aan de achterzijde

Bevestiging van de schroef aan de achterzijde maakt het gebruik mogelijk indien er geen schroefdraad is in de omliggende structuur. Dankzij de ring voor zware toepassingen worden de resulterende schroefkrachten geabsorbeerd en overgebracht. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.
