GN 918.5 Excenter spanner RVS
GN 918.5-SKB 1
GN 918.5-SKB 2

GN 918.5
Excenter spanner RVS

Bekijk volledig

Omschrijving

1Specificatie

Typen

  • Type KV / KVS / KVB: met kogelgreep, hoekig (kartelranden)
  • Type GV / GVS / GVB: met kogelgreep, recht (kartelranden)
  • Type SK / SKS / SKB: met zeskant

Klemrichting

  • Type R: rotatie rechtsom (getekende uitvoering)
  • Type L: rotatie linksom

RVS

Uitvoering met Draadbout

  • Spiraalexcenter
  • AISI 303, chemisch vernikkeld
  • Schroefbout en drukring
  • AISI 630, gehard
  • Hendel
  • AISI 303, mat gestraald

Uitvoering met Schroef aan de zijde van de operator

  • Spiraalexcenter
  • AISI 303, chemisch vernikkeld
  • Geleidebus en drukring
  • AISI 630, gehard
  • Cilinderkopschroef DIN 912-A2-70
  • Hendel
  • AISI 303, mat gestraald

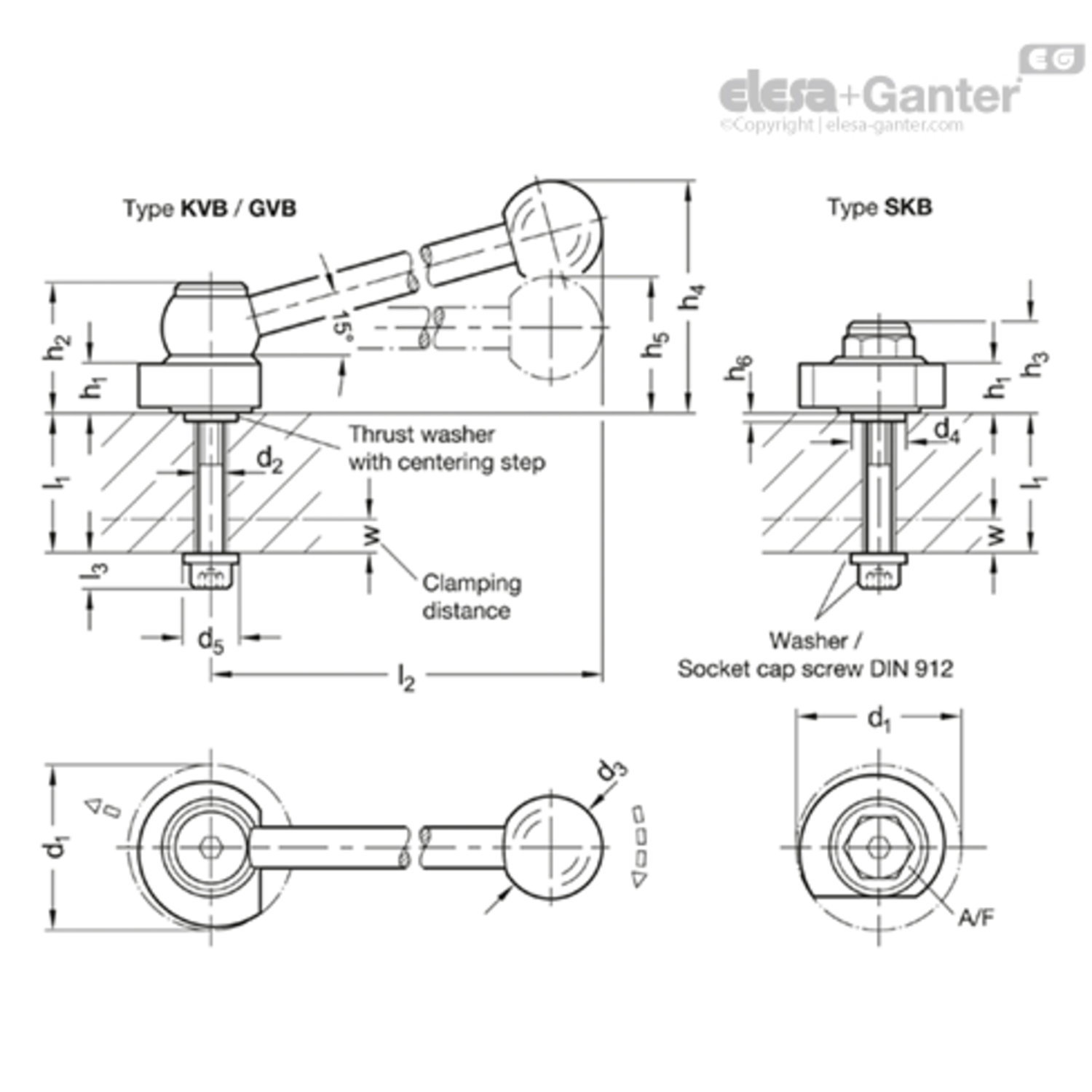

Uitvoering met Schroef aan de achterzijde

  • Spiraalexcenter
  • AISI 303, chemisch vernikkeld
  • Draadbus, drukring en ring
  • AISI 630, gehard
  • Cilinderkopschroef DIN 912-A2-70
  • Hendel
  • AISI 303, mat gestraald

Kogelknop DIN 319

Kunststof, duroplast

zwart, glanzende afwerking

2Informatie

Spiraalexcenters GN 918.5 maken een snelle en stevige klemming en ontgrendeling met een relatief groot bereik en een hoge klemkracht mogelijk. De nok biedt het voordeel dat de klemkracht in elke hoekpositie constant blijft. Bovendien is de nok zelfborgend. De kogelgrepen van type KV / KVS / KVB en GV / GVS / GVB worden positief verbonden met de spiraalexcenter door middel van een kartelrand. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming.

Uitvoering met Draadbout

Door het gebruik van de drukring zijn er geen bijzondere eisen voor de uitvoering van het draadgat, zodat het bijvoorbeeld ook kan worden gemonteerd op tafels met T-groeven.

Uitvoering met Schroef aan de zijde van de operator

De bevestiging via schroef aan de zijde van de operator overbrugt een groter klembereik. Een voldoende grote inschroefdiepte t is nodig om de schroefkrachten veilig te absorberen. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.

Uitvoering met Schroef aan de achterzijde

Bevestiging van de schroef aan de achterzijde maakt het gebruik mogelijk indien er geen schroefdraad is in de omliggende structuur. Dankzij de ring voor zware toepassingen worden de resulterende schroefkrachten geabsorbeerd en overgebracht. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.

3Technische informatie4Klembereik

5Toepassingsvoorbeelden

6Montage-informatie


Uitvoering

GN 918.5-KVS
GN 918.5-KVS Excenter spanner, RVS, met schuine kogelhendel, inbusbout bestuurderszijde, radiaal
GN 918.5-GVS
GN 918.5-GVS Excenter spanner, RVS, met rechte kogelhendel, inbusbout bestuurderszijde, radiaal
GN 918.5-SKS
GN 918.5-SKS Excenter spanner, RVS, met zeskantbout, inbusbout bestuurderszijde, radiaal
GN 918.5-KVB
GN 918.5-KVB Excenter spanner, RVS, met schuine kogelhendel, inbusbout achterzijde, radiaal
GN 918.5-GVB
GN 918.5-GVB Excenter spanner, RVS, met rechte kogelhendel, inbusbout achterzijde, radiaal
GN 918.5-SKB
GN 918.5-SKB Excenter spanner, RVS, met zeskantbout, inbusbout achterzijde, radiaal
GN 918.5-GV
GN 918.5-GV Excenter spanner, RVS, met rechte kogelhendel, draadeind, radiaal
GN 918.5-KV
GN 918.5-KV Excenter spanner, RVS, met schuine kogelhendel, draadeind, radiaal
GN 918.5-SK
GN 918.5-SK Excenter spanner, RVS, met zeskantbout, draadeind, radiaal
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470163789 GN 918.5-40-SKB-L-12
€ 79,18
470163791 GN 918.5-40-SKB-L-22
€ 79,28
470163793 GN 918.5-40-SKB-L-27
€ 79,28
470163795 GN 918.5-40-SKB-L-32
€ 79,96
470163797 GN 918.5-40-SKB-L-37
€ 79,69
470163799 GN 918.5-40-SKB-L-42
€ 79,42
470163801 GN 918.5-40-SKB-L-47
€ 79,59
470163803 GN 918.5-40-SKB-L-57
€ 79,57
470163805 GN 918.5-40-SKB-L-62
€ 79,54
470163807 GN 918.5-40-SKB-L-67
€ 79,74
470163809 GN 918.5-40-SKB-L-77
€ 80,84
470163811 GN 918.5-40-SKB-L-82
€ 79,91
470163788 GN 918.5-40-SKB-R-12
€ 79,18
470163790 GN 918.5-40-SKB-R-22
€ 79,28
470163792 GN 918.5-40-SKB-R-27
€ 79,28
470163794 GN 918.5-40-SKB-R-32
€ 79,96
470163796 GN 918.5-40-SKB-R-37
€ 79,69
470163798 GN 918.5-40-SKB-R-42
€ 79,42
470163800 GN 918.5-40-SKB-R-47
€ 79,59
470163802 GN 918.5-40-SKB-R-57
€ 79,57
470163804 GN 918.5-40-SKB-R-62
€ 79,54
470163806 GN 918.5-40-SKB-R-67
€ 79,74
470163808 GN 918.5-40-SKB-R-77
€ 80,84
470163810 GN 918.5-40-SKB-R-82
€ 79,91
470163813 GN 918.5-50-SKB-L-10
€ 93,77
470163831 GN 918.5-50-SKB-L-100
€ 100,24
470163815 GN 918.5-50-SKB-L-20
€ 94,01
470163817 GN 918.5-50-SKB-L-30
€ 94,26
470163819 GN 918.5-50-SKB-L-40
€ 94,31
470163821 GN 918.5-50-SKB-L-50
€ 95,43
470163823 GN 918.5-50-SKB-L-60
€ 94,55
470163825 GN 918.5-50-SKB-L-70
€ 97,01
470163827 GN 918.5-50-SKB-L-80
€ 94,92
470163829 GN 918.5-50-SKB-L-90
€ 100,24
470163812 GN 918.5-50-SKB-R-10
€ 93,77
470163830 GN 918.5-50-SKB-R-100
€ 100,24
470163814 GN 918.5-50-SKB-R-20
€ 94,01
470163816 GN 918.5-50-SKB-R-30
€ 94,26
470163818 GN 918.5-50-SKB-R-40
€ 94,31
470163820 GN 918.5-50-SKB-R-50
€ 95,43
470163822 GN 918.5-50-SKB-R-60
€ 94,55
470163824 GN 918.5-50-SKB-R-70
€ 97,01
470163826 GN 918.5-50-SKB-R-80
€ 94,92
470163828 GN 918.5-50-SKB-R-90
€ 100,24

d1 -0.5

d2

l1

l1 max

h7

l3

Gewicht (g)

d6

AF

h1

h3

w max

d5
40 M 6 12 12 0.2 8.5 69 20 15 10 21 5 12
40 M 6 22 22 0.2 8.5 71 20 15 10 21 5 12
40 M 6 27 27 0.2 8.5 72 20 15 10 21 5 12
40 M 6 32 32 0.2 8.5 73 20 15 10 21 5 12
40 M 6 37 37 0.2 8.5 74 20 15 10 21 5 12
40 M 6 42 42 0.2 8.5 75 20 15 10 21 5 12
40 M 6 47 47 0.2 8.5 76 20 15 10 21 5 12
40 M 6 57 57 0.2 8.5 78 20 15 10 21 5 12
40 M 6 62 62 0.2 8.5 78 20 15 10 21 5 12
40 M 6 67 67 0.2 8.5 79 20 15 10 21 5 12
40 M 6 77 77 0.2 8.5 81 20 15 10 21 5 12
40 M 6 82 82 0.2 8.5 83 20 15 10 21 5 12
40 M 6 12 12 0.2 8.5 69 20 15 10 21 5 12
40 M 6 22 22 0.2 8.5 71 20 15 10 21 5 12
40 M 6 27 27 0.2 8.5 72 20 15 10 21 5 12
40 M 6 32 32 0.2 8.5 73 20 15 10 21 5 12
40 M 6 37 37 0.2 8.5 74 20 15 10 21 5 12
40 M 6 42 42 0.2 8.5 75 20 15 10 21 5 12
40 M 6 47 47 0.2 8.5 76 20 15 10 21 5 12
40 M 6 57 57 0.2 8.5 78 20 15 10 21 5 12
40 M 6 62 62 0.2 8.5 78 20 15 10 21 5 12
40 M 6 67 67 0.2 8.5 79 20 15 10 21 5 12
40 M 6 77 77 0.2 8.5 81 20 15 10 21 5 12
40 M 6 82 82 0.2 8.5 83 20 15 10 21 5 12
50 M 8 10 10 0.2 10.5 134 24 19 12 24 5 16
50 M 8 100 100 0.2 10.5 167 24 19 12 24 5 16
50 M 8 20 20 0.2 10.5 137 24 19 12 24 5 16
50 M 8 30 30 0.2 10.5 140 24 19 12 24 5 16
50 M 8 40 40 0.2 10.5 144 24 19 12 24 5 16
50 M 8 50 50 0.2 10.5 148 24 19 12 24 5 16
50 M 8 60 60 0.2 10.5 151 24 19 12 24 5 16
50 M 8 70 70 0.2 10.5 156 24 19 12 24 5 16
50 M 8 80 80 0.2 10.5 159 24 19 12 24 5 16
50 M 8 90 90 0.2 10.5 163 24 19 12 24 5 16
50 M 8 10 10 0.2 10.5 135 24 19 12 24 5 16
50 M 8 100 100 0.2 10.5 168 24 19 12 24 5 16
50 M 8 20 20 0.2 10.5 138 24 19 12 24 5 16
50 M 8 30 30 0.2 10.5 141 24 19 12 24 5 16
50 M 8 40 40 0.2 10.5 145 24 19 12 24 5 16
50 M 8 50 50 0.2 10.5 149 24 19 12 24 5 16
50 M 8 60 60 0.2 10.5 152 24 19 12 24 5 16
50 M 8 70 70 0.2 10.5 157 24 19 12 24 5 16
50 M 8 80 80 0.2 10.5 160 24 19 12 24 5 16
50 M 8 90 90 0.2 10.5 164 24 19 12 24 5 16
