GN 918.5 Excenter spanner RVS
GN 918.5-SKS 1
GN 918.5-SKS 2

GN 918.5
Excenter spanner RVS

Bekijk volledig

Omschrijving

1Specificatie

Typen

  • Type KV / KVS / KVB: met kogelgreep, hoekig (kartelranden)
  • Type GV / GVS / GVB: met kogelgreep, recht (kartelranden)
  • Type SK / SKS / SKB: met zeskant

Klemrichting

  • Type R: rotatie rechtsom (getekende uitvoering)
  • Type L: rotatie linksom

RVS

Uitvoering met Draadbout

  • Spiraalexcenter
  • AISI 303, chemisch vernikkeld
  • Schroefbout en drukring
  • AISI 630, gehard
  • Hendel
  • AISI 303, mat gestraald

Uitvoering met Schroef aan de zijde van de operator

  • Spiraalexcenter
  • AISI 303, chemisch vernikkeld
  • Geleidebus en drukring
  • AISI 630, gehard
  • Cilinderkopschroef DIN 912-A2-70
  • Hendel
  • AISI 303, mat gestraald

Uitvoering met Schroef aan de achterzijde

  • Spiraalexcenter
  • AISI 303, chemisch vernikkeld
  • Draadbus, drukring en ring
  • AISI 630, gehard
  • Cilinderkopschroef DIN 912-A2-70
  • Hendel
  • AISI 303, mat gestraald

Kogelknop DIN 319

Kunststof, duroplast

zwart, glanzende afwerking

2Informatie

Spiraalexcenters GN 918.5 maken een snelle en stevige klemming en ontgrendeling met een relatief groot bereik en een hoge klemkracht mogelijk. De nok biedt het voordeel dat de klemkracht in elke hoekpositie constant blijft. Bovendien is de nok zelfborgend. De kogelgrepen van type KV / KVS / KVB en GV / GVS / GVB worden positief verbonden met de spiraalexcenter door middel van een kartelrand. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming.

Uitvoering met Draadbout

Door het gebruik van de drukring zijn er geen bijzondere eisen voor de uitvoering van het draadgat, zodat het bijvoorbeeld ook kan worden gemonteerd op tafels met T-groeven.

Uitvoering met Schroef aan de zijde van de operator

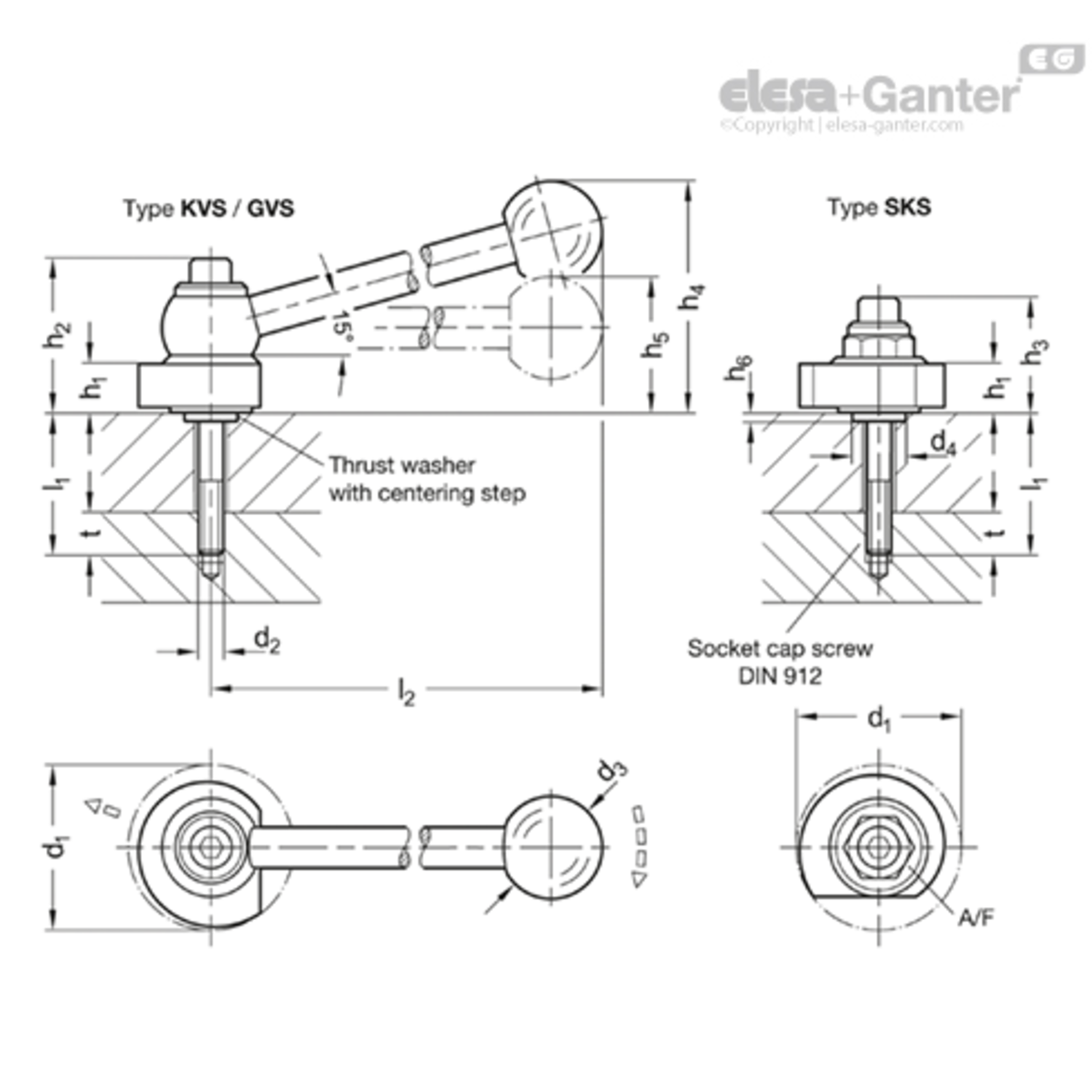

De bevestiging via schroef aan de zijde van de operator overbrugt een groter klembereik. Een voldoende grote inschroefdiepte t is nodig om de schroefkrachten veilig te absorberen. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.

Uitvoering met Schroef aan de achterzijde

Bevestiging van de schroef aan de achterzijde maakt het gebruik mogelijk indien er geen schroefdraad is in de omliggende structuur. Dankzij de ring voor zware toepassingen worden de resulterende schroefkrachten geabsorbeerd en overgebracht. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.

3Technische informatie4Klembereik

5Toepassingsvoorbeelden

6Montage-informatie


Uitvoering

GN 918.5-KVS
GN 918.5-KVS Excenter spanner, RVS, met schuine kogelhendel, inbusbout bestuurderszijde, radiaal
GN 918.5-GVS
GN 918.5-GVS Excenter spanner, RVS, met rechte kogelhendel, inbusbout bestuurderszijde, radiaal
GN 918.5-SKS
GN 918.5-SKS Excenter spanner, RVS, met zeskantbout, inbusbout bestuurderszijde, radiaal
GN 918.5-KVB
GN 918.5-KVB Excenter spanner, RVS, met schuine kogelhendel, inbusbout achterzijde, radiaal
GN 918.5-GVB
GN 918.5-GVB Excenter spanner, RVS, met rechte kogelhendel, inbusbout achterzijde, radiaal
GN 918.5-SKB
GN 918.5-SKB Excenter spanner, RVS, met zeskantbout, inbusbout achterzijde, radiaal
GN 918.5-GV
GN 918.5-GV Excenter spanner, RVS, met rechte kogelhendel, draadeind, radiaal
GN 918.5-KV
GN 918.5-KV Excenter spanner, RVS, met schuine kogelhendel, draadeind, radiaal
GN 918.5-SK
GN 918.5-SK Excenter spanner, RVS, met zeskantbout, draadeind, radiaal
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470163653 GN 918.5-40-SKS-L-15
€ 70,78
470163655 GN 918.5-40-SKS-L-20
€ 71,49
470163657 GN 918.5-40-SKS-L-25
€ 71,20
470163659 GN 918.5-40-SKS-L-30
€ 70,93
470163661 GN 918.5-40-SKS-L-35
€ 71,10
470163663 GN 918.5-40-SKS-L-40
€ 71,08
470163665 GN 918.5-40-SKS-L-50
€ 71,05
470163667 GN 918.5-40-SKS-L-55
€ 71,25
470163669 GN 918.5-40-SKS-L-60
€ 72,37
470163671 GN 918.5-40-SKS-L-70
€ 71,44
470163673 GN 918.5-40-SKS-L-75
€ 71,22
470163675 GN 918.5-40-SKS-L-80
€ 71,61
470163677 GN 918.5-40-SKS-L-90
€ 71,81
470163652 GN 918.5-40-SKS-R-15
€ 70,78
470163654 GN 918.5-40-SKS-R-20
€ 71,49
470163656 GN 918.5-40-SKS-R-25
€ 71,20
470163658 GN 918.5-40-SKS-R-30
€ 70,93
470163660 GN 918.5-40-SKS-R-35
€ 71,10
470163662 GN 918.5-40-SKS-R-40
€ 71,08
470163664 GN 918.5-40-SKS-R-50
€ 71,05
470163666 GN 918.5-40-SKS-R-55
€ 71,25
470163668 GN 918.5-40-SKS-R-60
€ 72,37
470163670 GN 918.5-40-SKS-R-70
€ 71,44
470163672 GN 918.5-40-SKS-R-75
€ 71,22
470163674 GN 918.5-40-SKS-R-80
€ 71,61
470163676 GN 918.5-40-SKS-R-90
€ 71,81
470163697 GN 918.5-50-SKS-L-102
€ 92,28
470163699 GN 918.5-50-SKS-L-112
€ 93,72
470163679 GN 918.5-50-SKS-L-12
€ 86,25
470163681 GN 918.5-50-SKS-L-22
€ 86,28
470163683 GN 918.5-50-SKS-L-32
€ 87,40
470163685 GN 918.5-50-SKS-L-42
€ 86,55
470163687 GN 918.5-50-SKS-L-52
€ 89,01
470163689 GN 918.5-50-SKS-L-62
€ 86,91
470163691 GN 918.5-50-SKS-L-72
€ 92,28
470163693 GN 918.5-50-SKS-L-82
€ 92,28
470163695 GN 918.5-50-SKS-L-92
€ 88,16
470163696 GN 918.5-50-SKS-R-102
€ 92,28
470163698 GN 918.5-50-SKS-R-112
€ 93,72
470163678 GN 918.5-50-SKS-R-12
€ 86,25
470163680 GN 918.5-50-SKS-R-22
€ 86,28
470163682 GN 918.5-50-SKS-R-32
€ 87,40
470163684 GN 918.5-50-SKS-R-42
€ 86,55
470163686 GN 918.5-50-SKS-R-52
€ 89,01
470163688 GN 918.5-50-SKS-R-62
€ 86,91
470163690 GN 918.5-50-SKS-R-72
€ 92,28
470163692 GN 918.5-50-SKS-R-82
€ 92,28
470163694 GN 918.5-50-SKS-R-92
€ 88,16

d1 -0.5

d2

l1

h7

Gewicht (g)

d6

AF

h1

h3
40 M 6 15 0.2 72 20 15 10 21
40 M 6 20 0.2 73 20 15 10 21
40 M 6 25 0.2 74 20 15 10 21
40 M 6 30 0.2 75 20 15 10 21
40 M 6 35** 0.2 76 20 15 10 21
40 M 6 40 0.2 78 20 15 10 21
40 M 6 50 0.2 78 20 15 10 21
40 M 6 55** 0.2 79 20 15 10 21
40 M 6 60 0.2 81 20 15 10 21
40 M 6 70 0.2 83 20 15 10 21
40 M 6 75** 0.2 85 20 15 10 21
40 M 6 80 0.2 87 20 15 10 21
40 M 6 90 0.2 89 20 15 10 21
40 M 6 15 0.2 72 20 15 10 21
40 M 6 20 0.2 73 20 15 10 21
40 M 6 25 0.2 74 20 15 10 21
40 M 6 30 0.2 75 20 15 10 21
40 M 6 35** 0.2 76 20 15 10 21
40 M 6 40 0.2 78 20 15 10 21
40 M 6 50 0.2 78 20 15 10 21
40 M 6 55** 0.2 79 20 15 10 21
40 M 6 60 0.2 81 20 15 10 21
40 M 6 70 0.2 83 20 15 10 21
40 M 6 75** 0.2 85 20 15 10 21
40 M 6 80 0.2 87 20 15 10 21
40 M 6 90 0.2 89 20 15 10 21
50 M 8 102 0.2 167 24 19 12 24
50 M 8 112 0.2 176 24 19 12 24
50 M 8 12 0.2 140 24 19 12 24
50 M 8 22 0.2 144 24 19 12 24
50 M 8 32 0.2 148 24 19 12 24
50 M 8 42 0.2 151 24 19 12 24
50 M 8 52 0.2 156 24 19 12 24
50 M 8 62 0.2 159 24 19 12 24
50 M 8 72 0.2 163 24 19 12 24
50 M 8 82 0.2 167 24 19 12 24
50 M 8 92 0.2 169 24 19 12 24
50 M 8 102 0.2 168 24 19 12 24
50 M 8 112 0.2 177 24 19 12 24
50 M 8 12 0.2 141 24 19 12 24
50 M 8 22 0.2 145 24 19 12 24
50 M 8 32 0.2 149 24 19 12 24
50 M 8 42 0.2 152 24 19 12 24
50 M 8 52 0.2 157 24 19 12 24
50 M 8 62 0.2 160 24 19 12 24
50 M 8 72 0.2 164 24 19 12 24
50 M 8 82 0.2 168 24 19 12 24
50 M 8 92 0.2 170 24 19 12 24
